Une rallonge câble panneau solaire permet d’éloigner un panneau de son micro-onduleur ou de sa batterie. Ce raccordement paraît simple, mais le choix du mauvais câble, une longueur excessive ou un connecteur mal associé peuvent augmenter les pertes électriques et créer un point d’échauffement.
La première règle consiste à distinguer deux liaisons qui ne transportent pas le même courant : le câble solaire DC entre le panneau et l’appareil de conversion, puis le câble AC entre le micro-onduleur et la prise murale. Elles n’utilisent ni les mêmes connecteurs ni les mêmes critères de sécurité.
Pour éloigner le panneau du micro-onduleur ou d’une batterie solaire, utilisez une paire de câbles photovoltaïques DC de la longueur minimale nécessaire, avec connecteurs du même type et du même fabricant que ceux auxquels ils sont raccordés. Pour rejoindre la maison après le micro-onduleur, utilisez un câble AC complet et compatible avec sa sortie. Le SPF Economie demande d’éviter les rallonges domestiques, les multiprises et les enrouleurs.

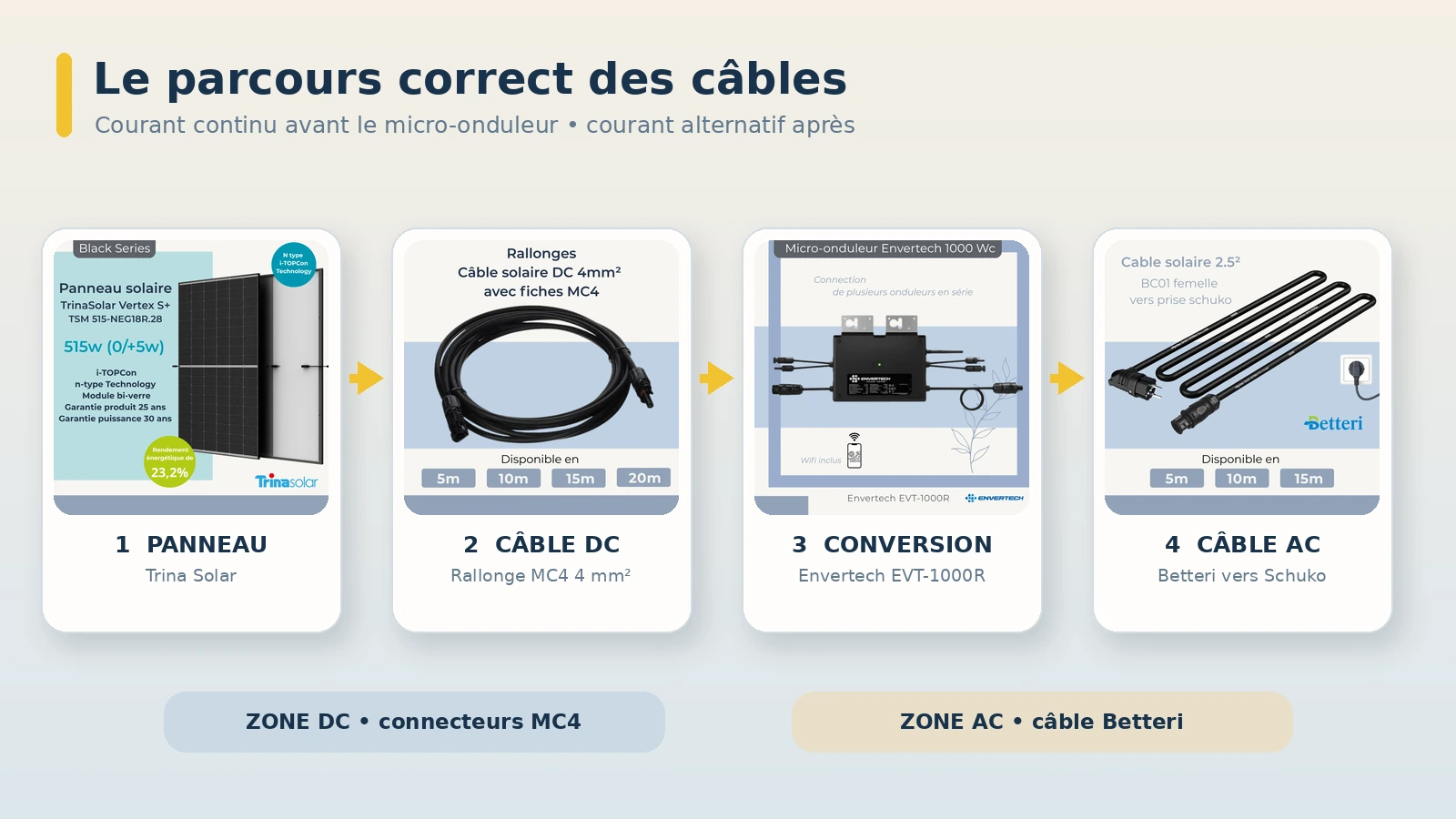

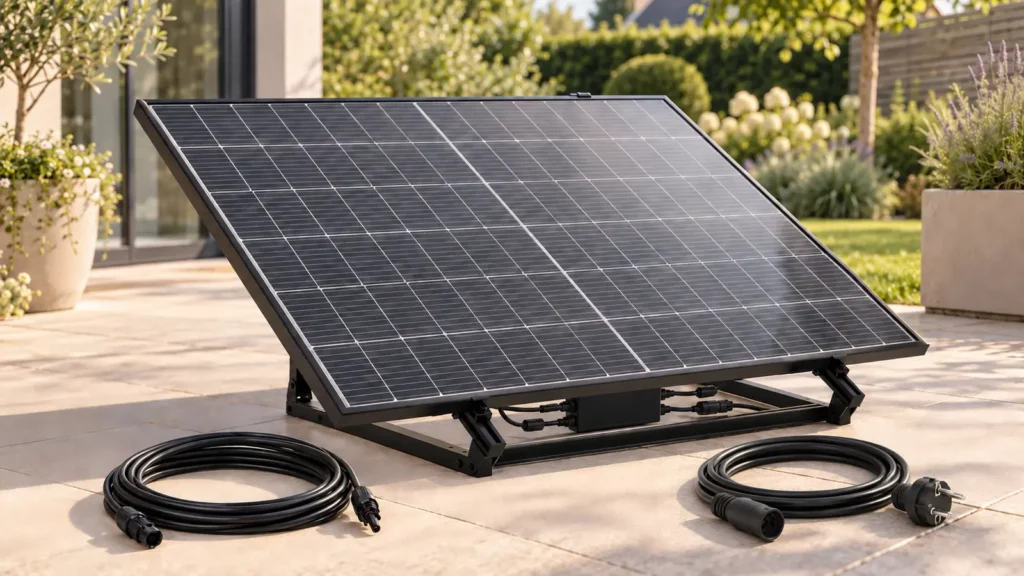

Rallonge câble panneau solaire : DC ou AC ?
| Partie du système | Côté DC | Côté AC |
|---|---|---|
| Emplacement | Entre le panneau et le micro-onduleur ou la batterie | Entre le micro-onduleur et la prise murale |
| Courant transporté | Courant continu produit par le panneau | Courant alternatif 230 V après conversion |
| Connexion habituelle | Connecteurs photovoltaïques de type MC4 | Connecteur AC compatible côté onduleur et fiche Schuko côté prise |
| Produit Plug & Sun | Paire de câbles solaires 4 mm² de 3 à 20 m | Câble Betteri BC01–Schuko de 5, 10 ou 15 m |
| Erreur à éviter | Mélanger des connecteurs de marques différentes ou débrancher sous charge | Ajouter une rallonge ménagère, une multiprise ou un enrouleur |
Le câble DC transporte l’énergie avant sa conversion. Il doit résister aux UV, à l’humidité, aux variations de température et à une utilisation photovoltaïque prolongée. Le câble AC est la liaison de sortie du micro-onduleur. Il doit être conçu pour sa connectique et aller directement vers une prise murale fixe, accessible et en bon état.
Comment choisir la longueur de câble solaire ?
Choisissez la longueur la plus courte qui autorise une pose propre, sans traction sur les fiches et sans câble tendu. Mesurez le trajet réel en suivant la structure, les angles et l’entrée vers l’appareil. Ne mesurez pas uniquement la distance en ligne droite.
Plug & Sun propose une paire de câbles solaires DC 4 mm² avec fiches MC4 en 3, 4, 5, 6, 8, 10, 15 et 20 m. Une paire comprend la liaison positive et la liaison négative nécessaires à un panneau. La bonne longueur dépend aussi du courant du module, de sa tension de fonctionnement et de la section du câble.
Quelle perte avec un câble solaire DC de 4 mm² ?
La longueur augmente la résistance du circuit. Le tableau suivant donne un ordre de grandeur pour un panneau de 500 W fonctionnant à environ 40 V et 12,5 A, avec une paire de câbles cuivre de 4 mm². Le calcul tient compte de l’aller et du retour et utilise une résistivité du cuivre à 20 °C. Il ne constitue pas une garantie de performance : la température, les connecteurs et les caractéristiques réelles du panneau modifient le résultat.
| Longueur entre panneau et appareil | Longueur électrique aller-retour | Perte estimée | Part de 500 W |
|---|---|---|---|
| 3 m | 6 m | 4,1 W | 0,8 % |
| 5 m | 10 m | 6,8 W | 1,4 % |
| 8 m | 16 m | 10,9 W | 2,2 % |
| 10 m | 20 m | 13,7 W | 2,7 % |
| 15 m | 30 m | 20,5 W | 4,1 % |
| 20 m | 40 m | 27,3 W | 5,5 % |
Exemple calculé pour 12,5 A dans du cuivre 4 mm² à 20 °C. Une hausse de température augmente la résistance. Pour une installation réelle, utilisez le courant, la tension et les limites indiqués sur les fiches techniques du panneau et de l’entrée MPPT.
Avec un panneau d’environ 500 W raccordé individuellement à une entrée MPPT, une longueur de 10 m en 4 mm² reste proche de 3 % de perte dans cet exemple. Les longueurs de 15 ou 20 m doivent être examinées avec les caractéristiques exactes du système. Une rallonge disponible au catalogue n’est pas automatiquement optimale pour chaque montage.
Connecteur MC4 : ce que ce nom signifie réellement
MC4 est à l’origine une gamme de connecteurs photovoltaïques développée par Multi-Contact, aujourd’hui Stäubli. De nombreux produits sont décrits comme « compatibles MC4 », mais une compatibilité mécanique apparente ne garantit pas une association électrique validée.
Stäubli demande de ne pas raccorder ses connecteurs à ceux d’un autre fabricant. Des tolérances, matériaux ou géométries de contact différents peuvent augmenter la résistance au point de connexion. Le risque est alors localisé : perte de puissance, échauffement, dégradation de l’isolant ou arc électrique.
Avant d’ajouter une rallonge, identifiez la marque et la référence des connecteurs déjà montés sur le panneau, le micro-onduleur ou la batterie. Utilisez une paire officiellement compatible. Si cette identification est impossible, demandez une vérification au vendeur ou à un électricien qualifié.
Les 7 règles de sécurité pour une rallonge solaire
Utiliser un câble photovoltaïque
Le côté DC exige un câble prévu pour le solaire, résistant aux UV et aux conditions extérieures. Un câble électrique domestique n’est pas un substitut.
Conserver la même connectique
Associez uniquement les références déclarées compatibles par leur fabricant. La forme « type MC4 » ne suffit pas à valider le mélange de deux marques.
Ne jamais débrancher sous charge
Coupez et isolez le système selon la procédure du fabricant avant d’ouvrir une connexion DC. Le courant continu peut maintenir un arc.
Verrouiller sans forcer
Enfichez les connecteurs jusqu’au verrouillage complet. Pour le démontage ou le serrage, utilisez l’outil adapté plutôt qu’une pince improvisée.
Fixer les câbles
Évitez traction, pincement, arête coupante, zone de passage et contact permanent avec le sol. Maintenez les câbles sans écraser leur gaine.
Protéger les fiches inutilisées
Une fiche laissée ouverte doit recevoir un bouchon prévu pour sa référence. Un simple capuchon de transport ne remplace pas une protection d’utilisation extérieure.
Inspecter avant la remise en service
Contrôlez l’absence de jeu, de fissure, de pollution, d’humidité, de corrosion ou de trace d’échauffement. Remplacez tout connecteur endommagé.
Comment raccorder une rallonge MC4 correctement ?
- Arrêtez la production ou déconnectez le système en respectant l’ordre indiqué dans le manuel du fabricant.
- Vérifiez la polarité positive et négative. Ne vous fiez pas uniquement à la forme extérieure du boîtier.
- Inspectez les deux connecteurs : ils doivent être propres, secs, sans fissure et appartenir à une combinaison validée.
- Alignez les deux parties sans tordre le câble, puis poussez jusqu’au verrouillage complet.
- Tirez légèrement sur les corps des connecteurs, jamais sur les câbles, afin de confirmer le verrouillage.
- Fixez la paire de câbles à la structure avec une courbure souple et sans tension mécanique.
- Remettez le système en service selon la procédure du fabricant et contrôlez son fonctionnement dans l’application de suivi.
La paire de clés pour fiches MC4 facilite le verrouillage et le démontage sans abîmer les corps en plastique. Les bouchons pour connecteurs MC4 inutilisés protègent les fiches vacantes contre la poussière et l’humidité lorsqu’ils correspondent à la connectique concernée.
Peut-on utiliser une rallonge électrique domestique ?
Le SPF Economie recommande une prise électrique fixe et demande d’éviter les rallonges et les multiprises pour les panneaux et batteries plug and play. Un enrouleur ajoute des contacts intermédiaires, peut rester partiellement enroulé et n’est pas une liaison permanente adaptée à ce rôle.
Si le câble fourni avec le micro-onduleur est trop court, la solution cohérente consiste à le remplacer par un câble AC complet de la longueur adaptée et doté du connecteur correspondant à la sortie de l’appareil. Le câble AC Plug and Play Betteri BC01 vers Schuko est proposé en 5, 10 et 15 m pour les micro-onduleurs équipés d’une sortie mâle BC01. Vérifiez la référence exacte de votre micro-onduleur : tous les connecteurs AC ne sont pas interchangeables.
Utilisez une prise murale fixe avec terre, en bon état et facilement accessible. Le SPF Economie recommande de préférence un circuit séparé réservé à l’appareil. Pour une installation fixe, ce circuit séparé devient obligatoire à partir de 2 600 W. Plug & Sun recommande une ligne dédiée 16 A lorsque la puissance AC raccordée dépasse 800 W.
Où faire passer les câbles ?
- Sous le panneau : maintenez les câbles sur la structure sans les plaquer contre une arête métallique.
- Près du sol : utilisez un chemin protégé ; ne laissez pas les connecteurs dans une flaque, dans la terre ou sous une zone de passage.
- Le long d’un mur : évitez les zones où le câble peut être écrasé par une porte, une fenêtre ou du mobilier.
- À l’entrée du bâtiment : conservez une courbure respectant le rayon admis par le câble et empêchez l’eau de suivre le câble vers l’intérieur.
- À proximité de la prise : gardez la fiche accessible pour pouvoir débrancher l’appareil sans déplacer l’installation.
L’indice IP annoncé pour un connecteur vaut uniquement lorsqu’il est correctement assemblé, verrouillé et utilisé dans les conditions prévues par le fabricant. Il n’autorise pas l’immersion ni une pose négligée.
Les erreurs les plus fréquentes
| Erreur | Conséquence | Correction |
|---|---|---|
| Choisir 20 m alors que 5 m suffisent | Pertes électriques et surplus de câble à ranger | Mesurer le chemin réel et retenir la longueur immédiatement supérieure |
| Mélanger deux connecteurs « compatibles MC4 » | Contact non validé et résistance locale possible | Vérifier fabricant, type et référence des deux côtés |
| Débrancher un connecteur DC pendant la production | Risque d’arc et de détérioration des contacts | Appliquer la procédure d’arrêt du fabricant avant intervention |
| Laisser une fiche ouverte | Entrée de poussière, humidité et corrosion | Poser un bouchon de protection adapté |
| Utiliser une multiprise ou un enrouleur | Contacts supplémentaires et échauffement possible | Raccorder le câble AC directement à une prise murale fixe |
| Tirer sur le câble pour déconnecter | Détérioration du sertissage ou de l’étanchéité | Déverrouiller avec l’outil prévu et saisir le corps du connecteur |
Checklist avant la mise en service
- La longueur et la section correspondent au courant et à la tension du système.
- La polarité a été vérifiée.
- Les connecteurs appartiennent à une combinaison admise par le fabricant.
- Chaque connexion est totalement verrouillée, propre et sèche.
- Les câbles ne sont ni tendus, ni pincés, ni exposés au passage.
- Les fiches non utilisées sont obturées avec des bouchons adaptés.
- Le câble AC va directement vers une prise murale fixe avec terre.
- Aucune multiprise, aucun adaptateur et aucun enrouleur ne sont utilisés.
- La référence du micro-onduleur figure sur la liste Synergrid applicable.
- Le montage respecte la notice de chaque appareil.
Pour préparer l’ensemble du projet, consultez également notre guide d’installation d’un kit solaire plug and play en Belgique.
Choisir les câbles adaptés à votre installation
Indiquez-nous le modèle du panneau, la référence du micro-onduleur ou de la batterie, la distance réelle et le type de raccordement. Nous vérifions la longueur et la connectique avant votre commande.
Voir les rallonges DC avec fiches MC4Voir les câbles AC Plug and PlayDemander un conseilQuestions fréquentes sur les rallonges de câble solaire
Quelle rallonge utiliser pour un panneau solaire ?
Entre le panneau et le micro-onduleur ou la batterie, utilisez une paire de câbles photovoltaïques DC de section adaptée, avec des connecteurs officiellement compatibles. Entre le micro-onduleur et la prise, utilisez un câble AC complet compatible avec la sortie de l’appareil.
Quelle longueur de câble solaire choisir ?
Choisissez la longueur minimale permettant une pose sans traction. Avec un panneau de 500 W fonctionnant autour de 40 V et 12,5 A, une paire de câbles cuivre 4 mm² de 10 m représente environ 2,7 % de perte à 20 °C. Le calcul doit être refait avec les données exactes du système.
Tous les connecteurs MC4 sont-ils compatibles ?
Non. Une connexion mécanique possible ne prouve pas la compatibilité électrique. Stäubli interdit de raccorder ses connecteurs MC4 à ceux d’autres fabricants. Vérifiez la marque, le type et la référence des deux parties avant raccordement.
Peut-on débrancher un connecteur MC4 en plein soleil ?
Ne débranchez jamais une connexion photovoltaïque DC sous charge. Arrêtez ou isolez le système selon la procédure du fabricant, puis utilisez l’outil de déverrouillage adapté.
Peut-on brancher un kit solaire sur une rallonge électrique ?
Le SPF Economie demande d’utiliser une prise murale fixe et d’éviter les rallonges, multiprises et enrouleurs. Si la liaison AC fournie est trop courte, choisissez un câble complet plus long, conçu pour le connecteur de sortie du micro-onduleur.
Les connecteurs MC4 peuvent-ils rester au sol ?
Ils doivent être fixés et protégés des flaques, de la terre, des zones de passage et des contraintes mécaniques. Un indice IP ne signifie pas qu’un connecteur peut rester immergé ou être posé durablement dans l’eau.
Pourquoi faut-il deux câbles par panneau solaire ?
Le circuit DC comporte une liaison positive et une liaison négative. Les rallonges Plug & Sun sont vendues par paire afin de prolonger les deux conducteurs d’un panneau.
