Le montage support panneau solaire demande surtout de respecter l’ordre d’assemblage, l’orientation des profilés et le serrage progressif des pinces. Ce guide illustré reprend chaque opération utile pour monter la structure, régler son inclinaison et installer les panneaux sans perdre les informations techniques du fabricant.
Les étapes ci-dessous concernent le support solaire universel K-Seng Easy Solar V3.3, référence SC01-EUV033-KS. La marque est volontairement indiquée pour identifier le matériel, tandis que les explications répondent aussi aux recherches générales sur le montage support panneau solaire. Vérifiez toujours que les pièces reçues correspondent à votre version du produit.
Effectuez d’abord des serrages légers afin de conserver la marge nécessaire à l’alignement des panneaux. Réalisez le serrage final de toutes les fixations uniquement après avoir contrôlé leur position et le parallélisme des cadres.
Montage support panneau solaire : informations essentielles
| Élément | Information vérifiée dans le manuel |
|---|---|
| Outils | Clé Allen de 6 mm, mètre à ruban et clé de 13 mm. |
| Structure | Deux ensembles de trépieds et des barres transversales. |
| Boulonnerie illustrée | M8 x 45 pour les barres, M8 x 30 pour le micro-onduleur, M8 x 90 et M8 x 50 pour les accessoires de balcon. |
| Configurations montrées | Sol ou toit plat, balcon et mur. |
| Référence | K-Seng Easy Solar V3.3 – SC01-EUV033-KS. |

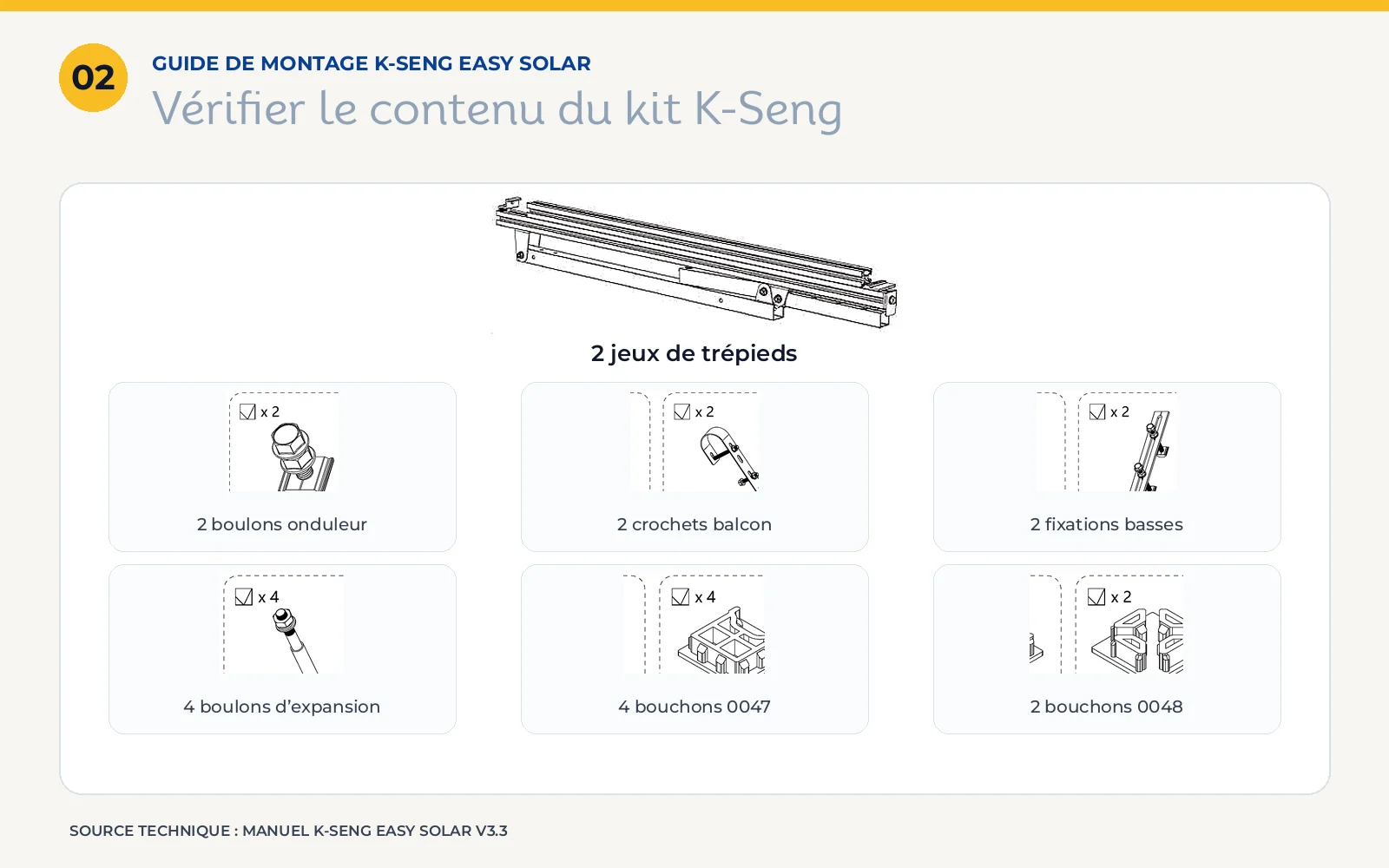

Montage support panneau solaire : préparer les outils et contrôler les pièces

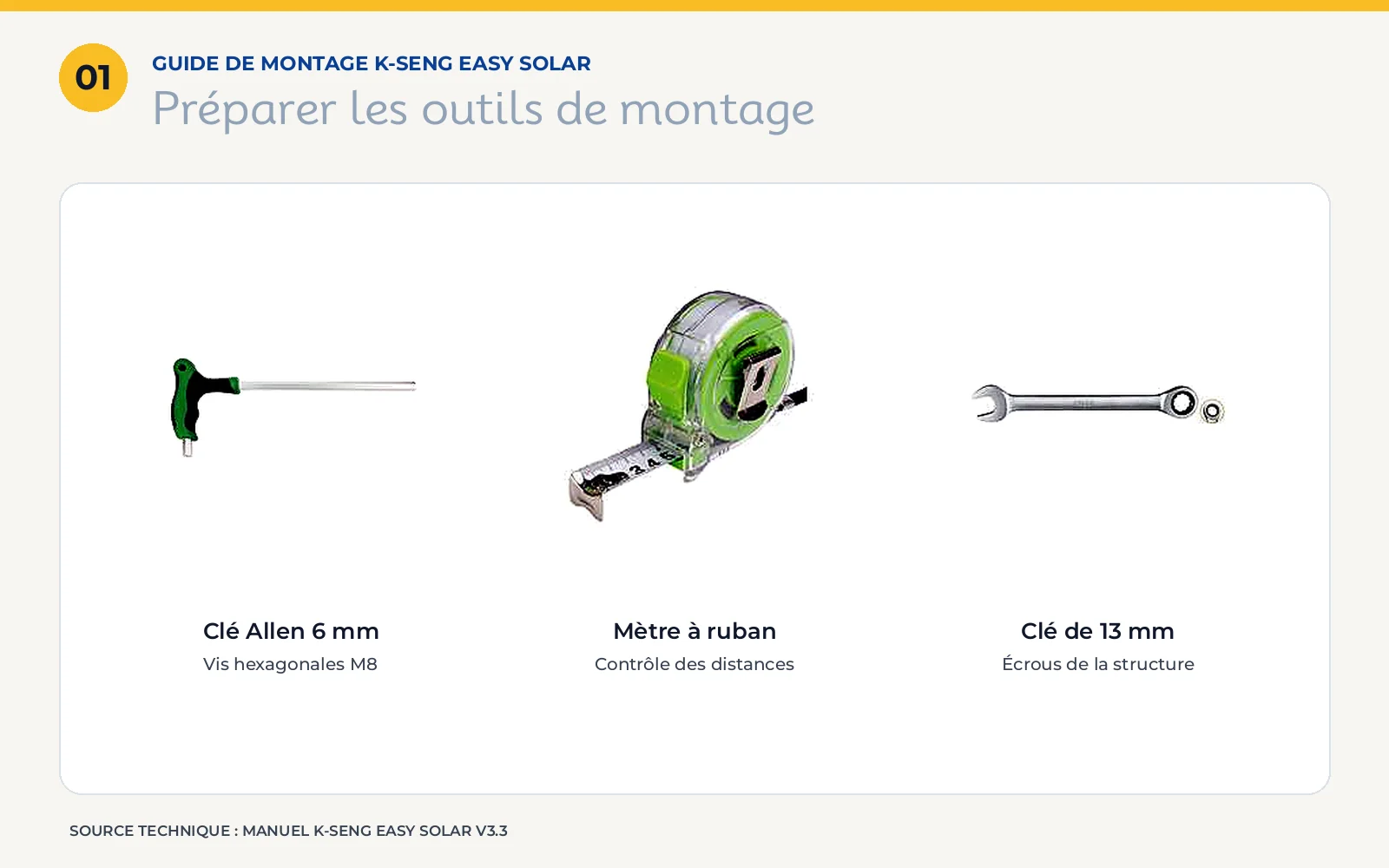

Un montage support panneau solaire fiable commence par un inventaire complet. Préparez les trois outils indiqués par le fabricant et disposez les composants sur une surface propre afin de repérer les deux trépieds, les crochets, les fixations inférieures, les boulons et les bouchons 0047 et 0048.
Montage support panneau solaire : les étapes d’assemblage

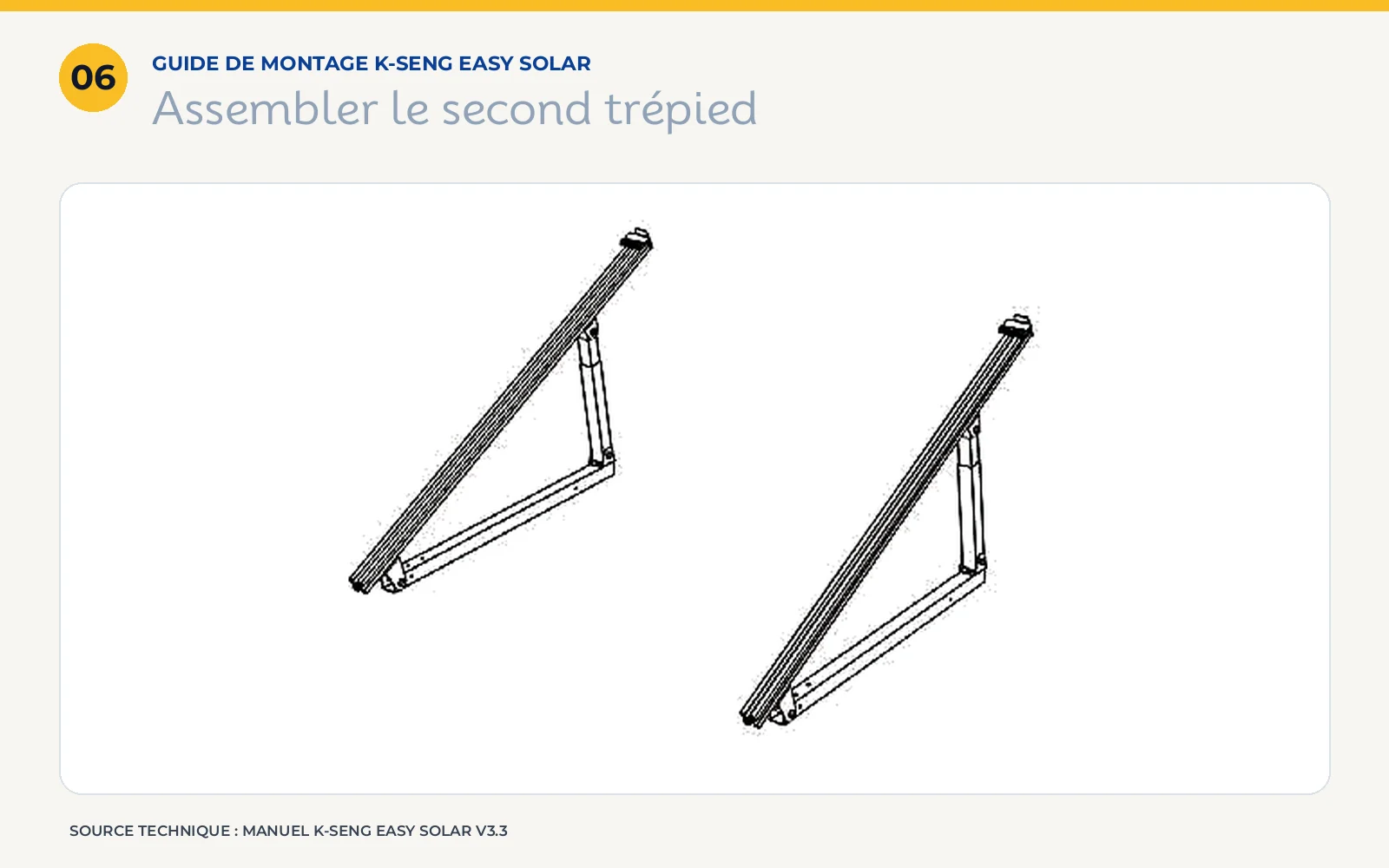

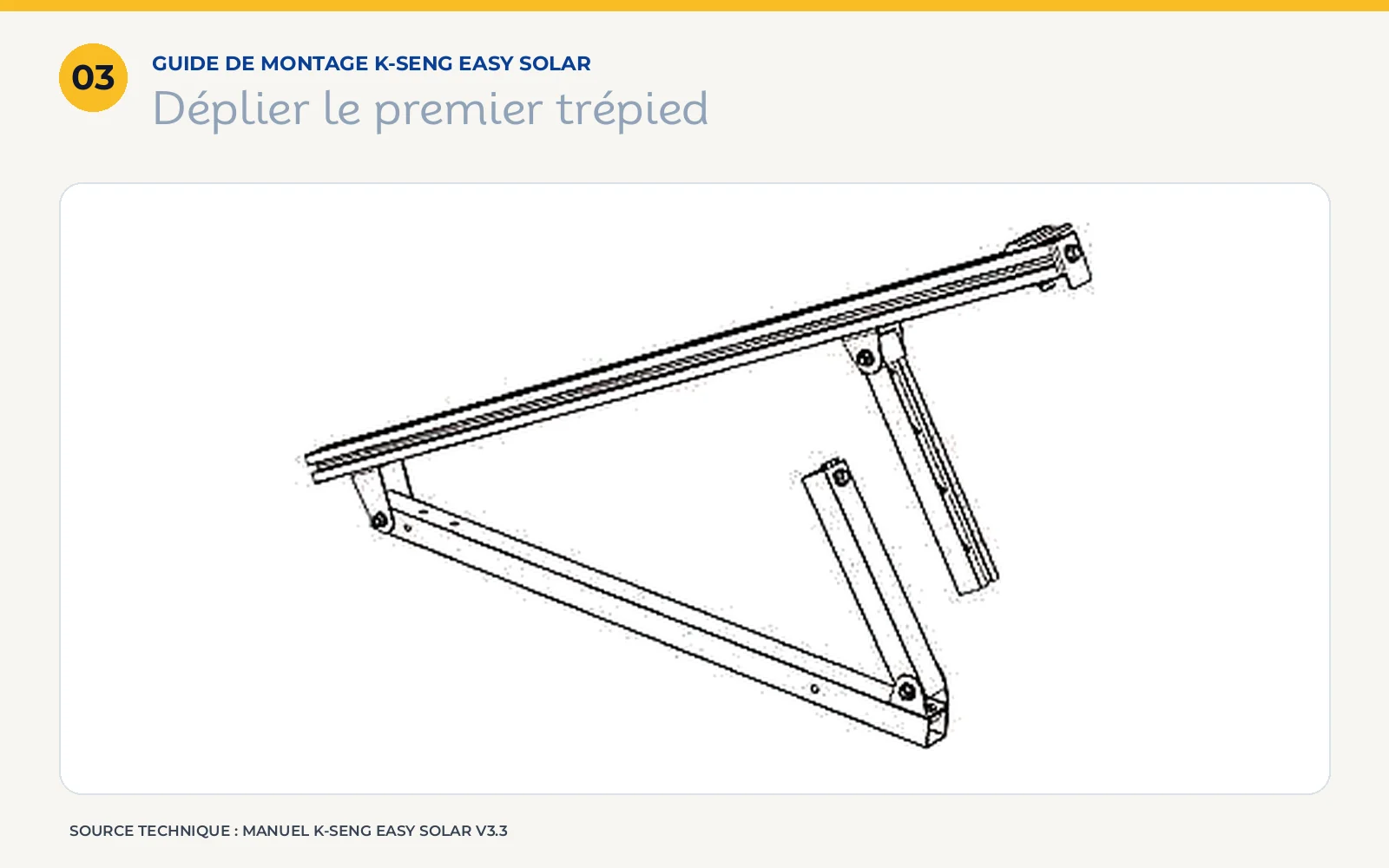

Déplier les deux trépieds
Retirez le premier trépied de son emballage et dépliez-le complètement. Répétez ensuite l’opération avec le second ensemble. Placez les deux éléments dans le même sens afin de préparer un réglage symétrique.

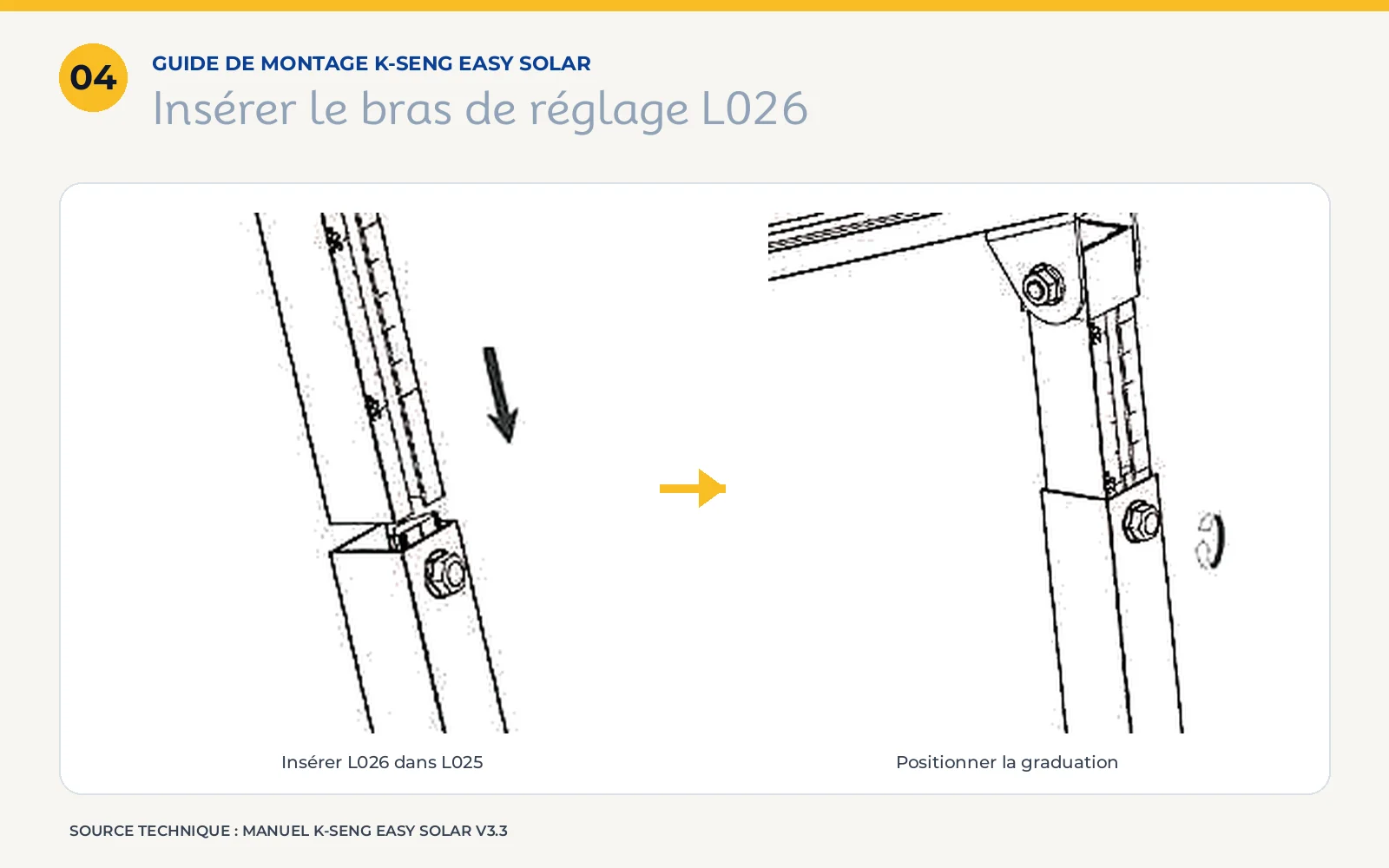

Insérer le bras gradué L026 dans le tube L025
Faites pivoter le trépied puis insérez l’extrémité graduée de la colonne L026 dans le tube carré L025. Cette graduation sert de repère pour reproduire exactement la même inclinaison sur les deux côtés du support.

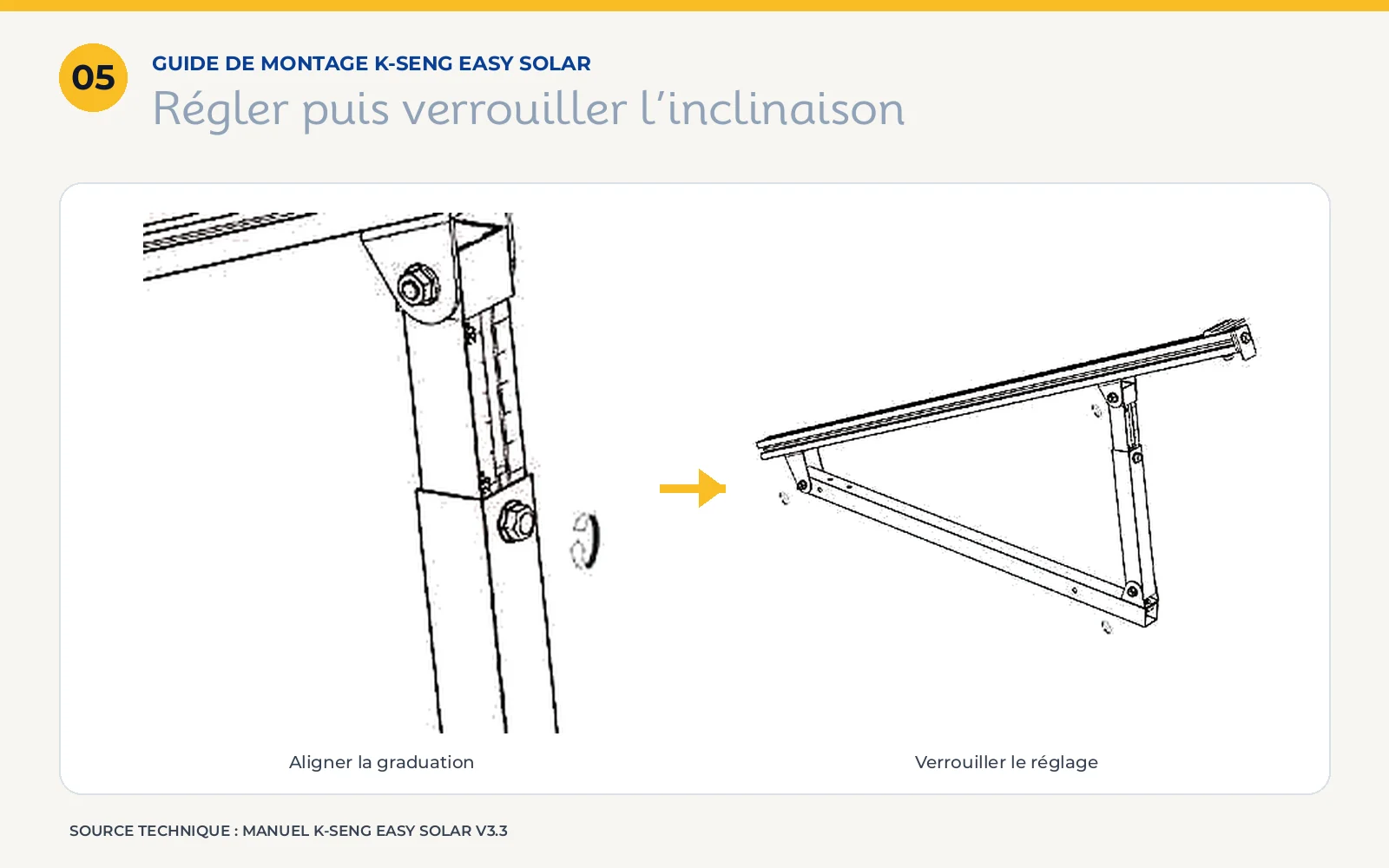

Régler et verrouiller l’inclinaison
Ajustez la profondeur d’insertion du bras L026 jusqu’au repère choisi, puis verrouillez le réglage. Pour ce montage support panneau solaire, les deux trépieds doivent impérativement être positionnés sur la même graduation.

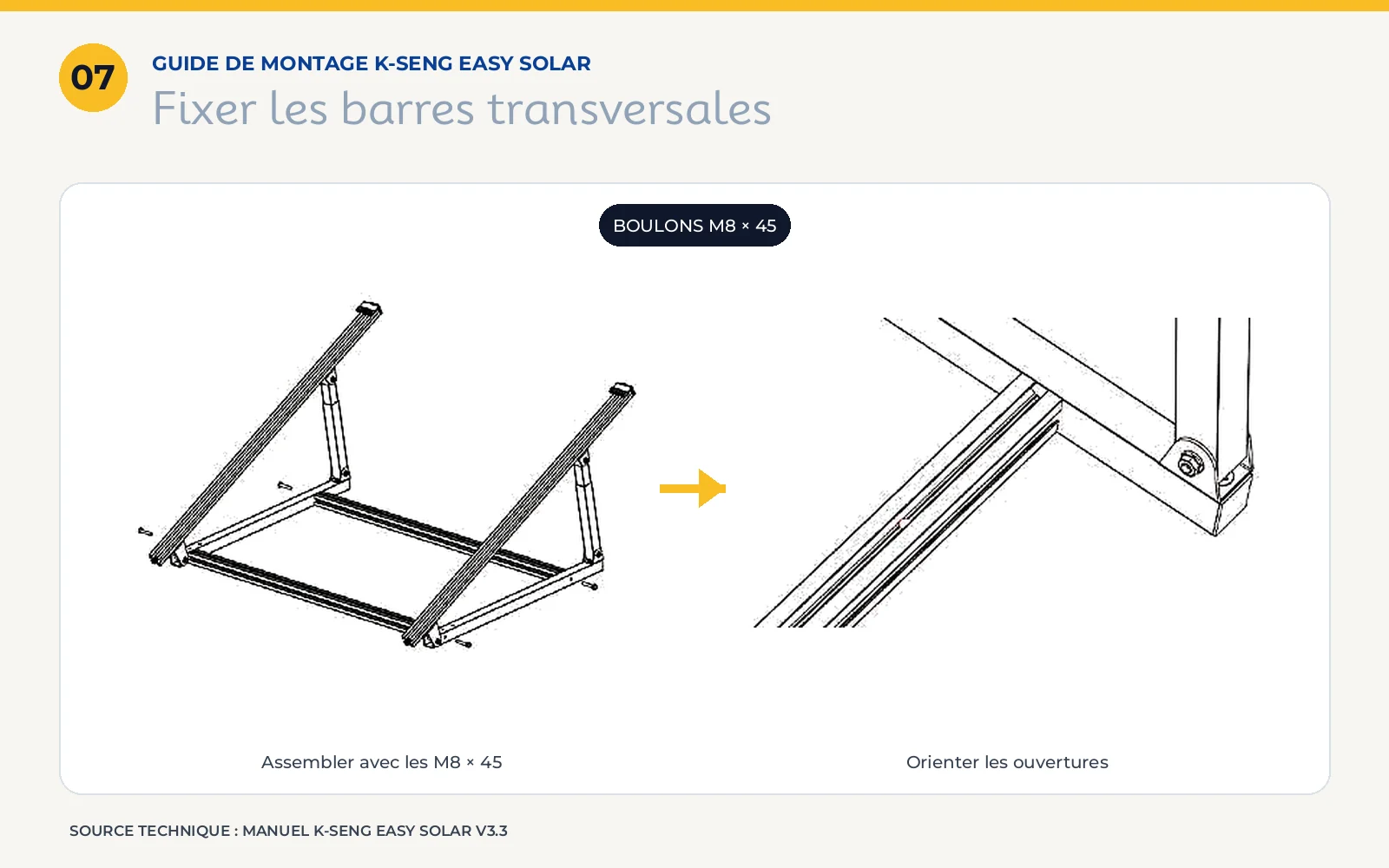

Relier les trépieds avec les barres transversales
Installez les barres transversales à l’aide des boulons M8 x 45. Le manuel attire l’attention sur leur orientation : les ouvertures doivent être dirigées vers le haut et vers le bas. Vérifiez ce sens avant le serrage.

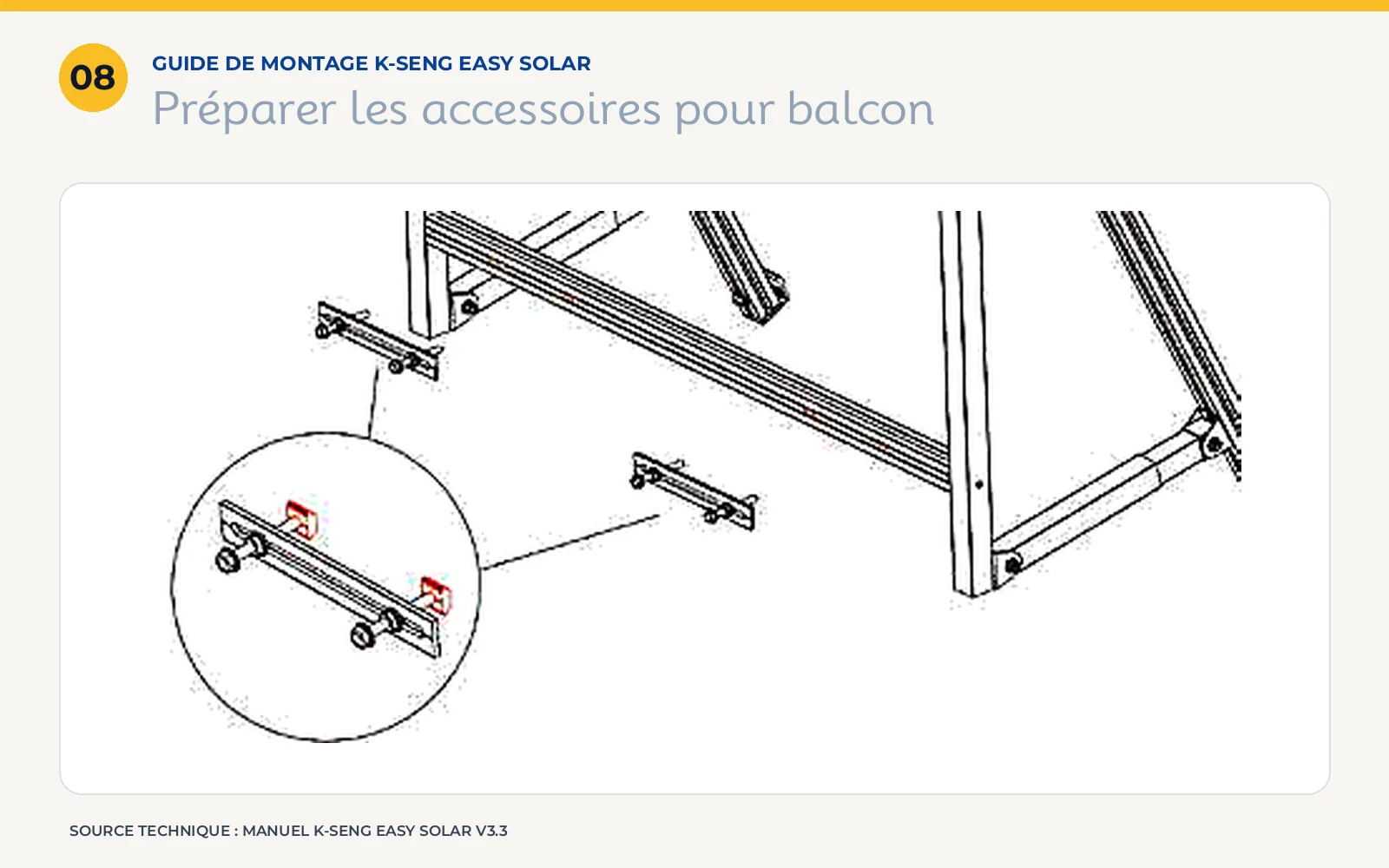

Préparer les accessoires si le support est destiné à un balcon
Pour une fixation panneau solaire balcon, les accessoires dédiés doivent être glissés dans la barre avant de poursuivre l’assemblage. Cette préparation est nécessaire car leur insertion devient moins accessible lorsque le panneau est en place.

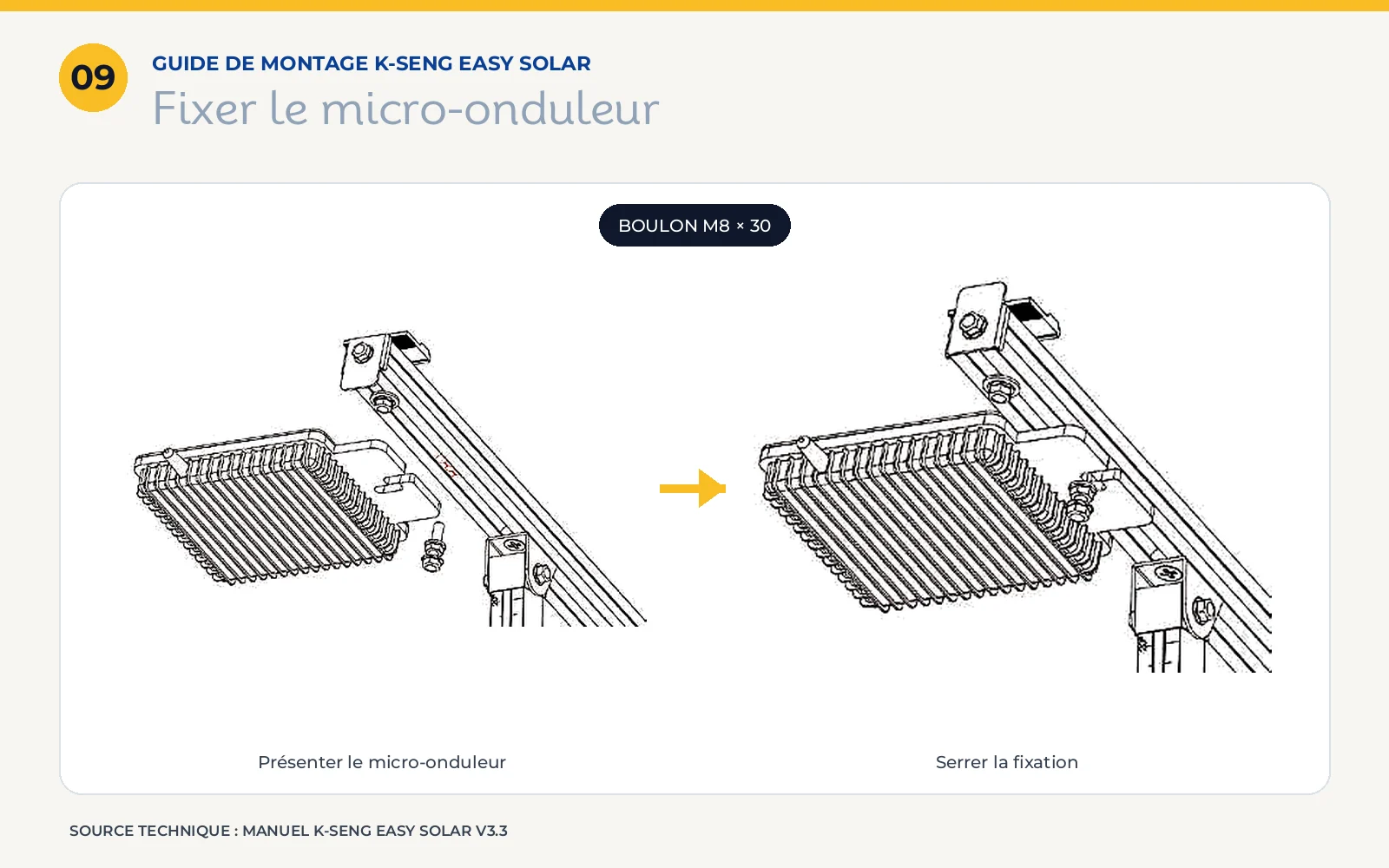

Fixer le micro-onduleur avant le panneau
Placez le micro-onduleur sous la barre et utilisez le boulon M8 x 30 indiqué sur le schéma. Le fixer à cette étape conserve un accès direct à la boulonnerie et facilite l’organisation ultérieure des câbles.

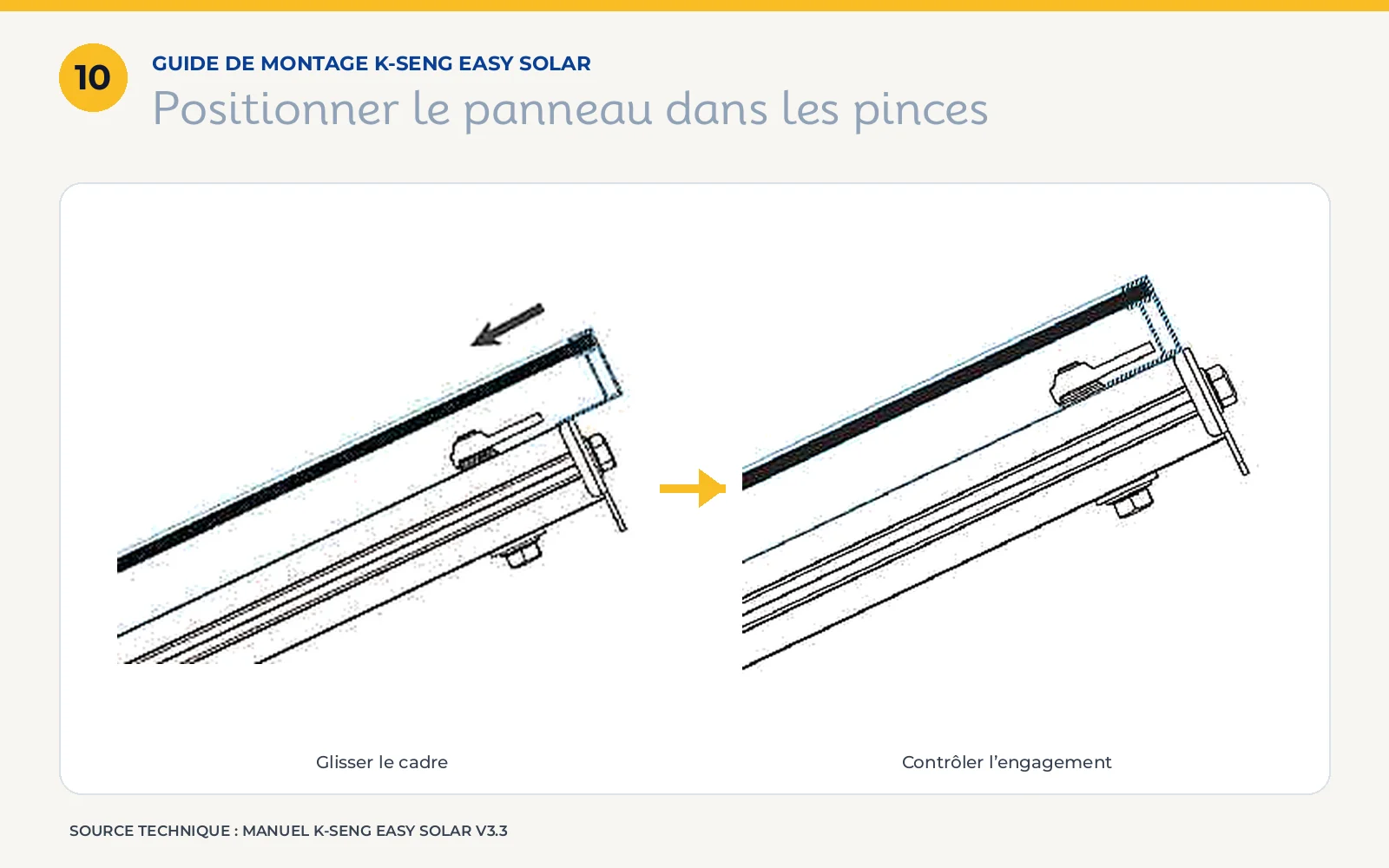

Positionner le panneau dans les pinces du cadre
Insérez la bordure du panneau sous les pinces du cadre. Maintenez le module correctement appuyé pendant le positionnement. Ne procédez pas encore au serrage définitif : une marge de réglage reste nécessaire pour l’alignement.

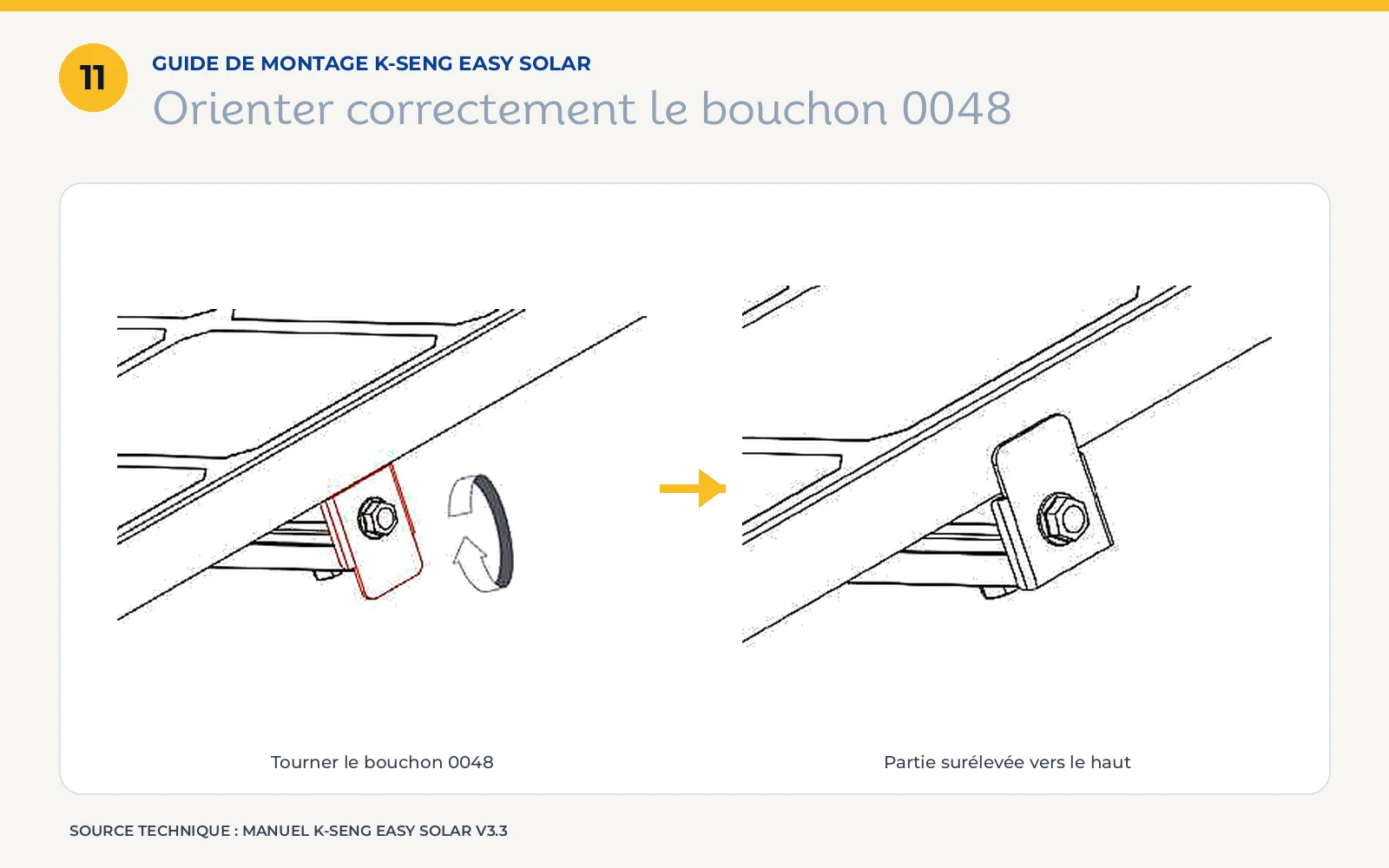

Orienter le bouchon 0048
Faites pivoter le bouchon 0048 pour placer sa partie surélevée vers le haut. Cette position bloque le panneau. Serrez ensuite légèrement les boulons afin de pouvoir encore corriger l’alignement.

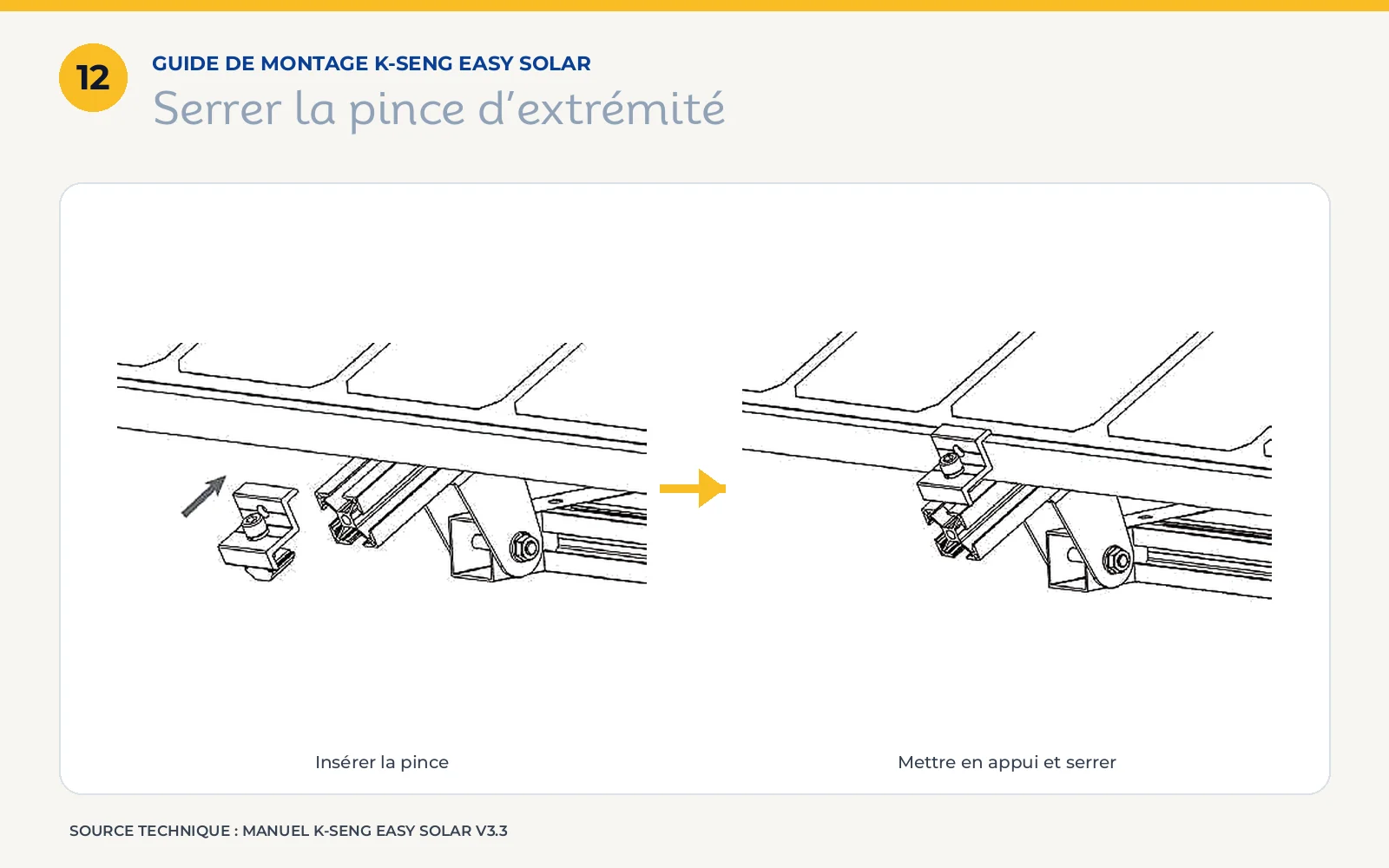

Mettre la pince d’extrémité en appui
Appuyez la pince d’extrémité contre la bordure du panneau puis effectuez un serrage léger. Le principe reste identique : le panneau doit être maintenu sans empêcher les derniers ajustements du montage support panneau solaire.

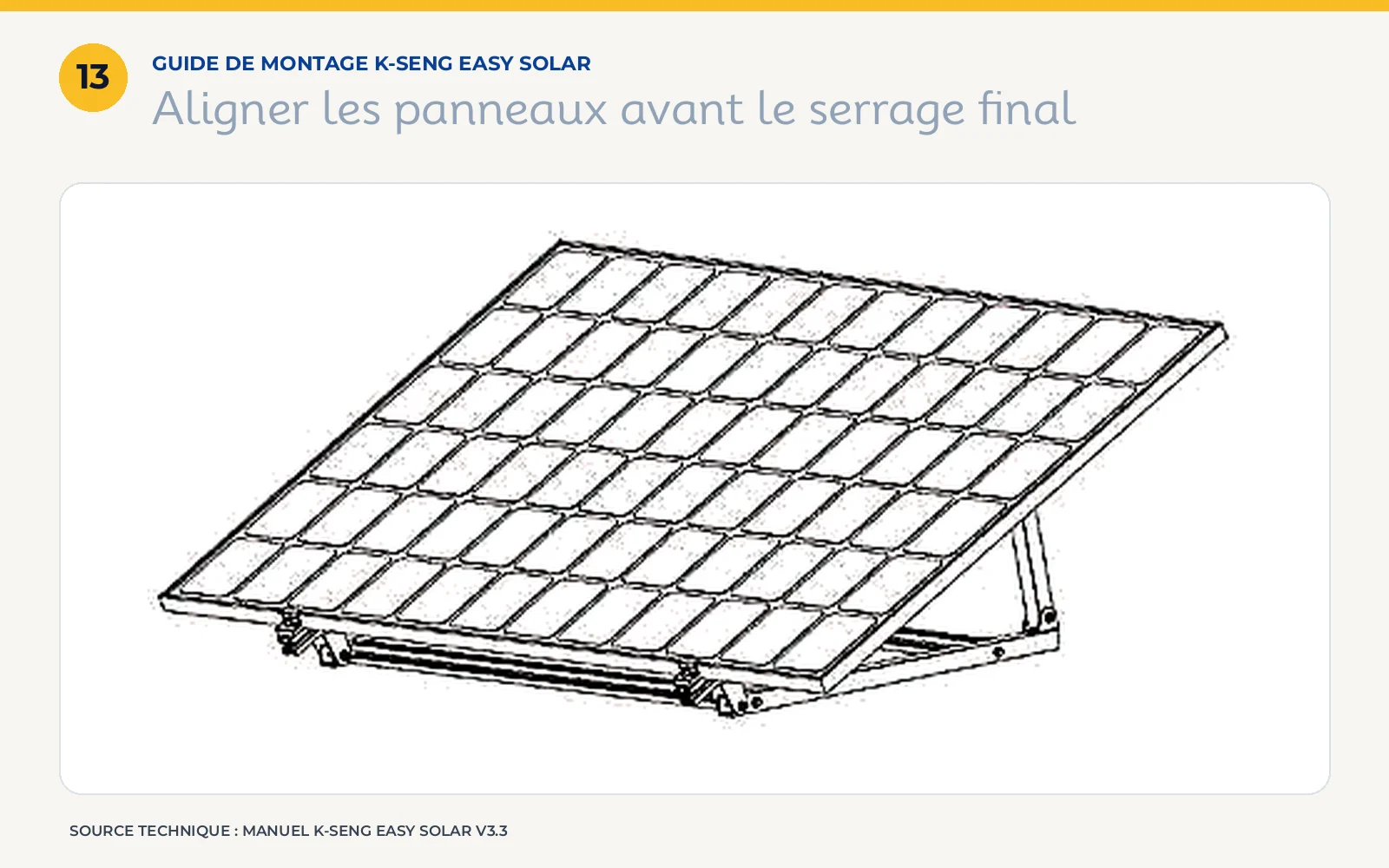

Aligner les panneaux et effectuer le serrage final
Ajustez la position des panneaux jusqu’à obtenir un alignement régulier. Serrez ensuite les boulons correspondant aux pinces du cadre, au bouchon 0048 et aux pinces d’extrémité. Contrôlez visuellement que les cadres restent parallèles et correctement maintenus.

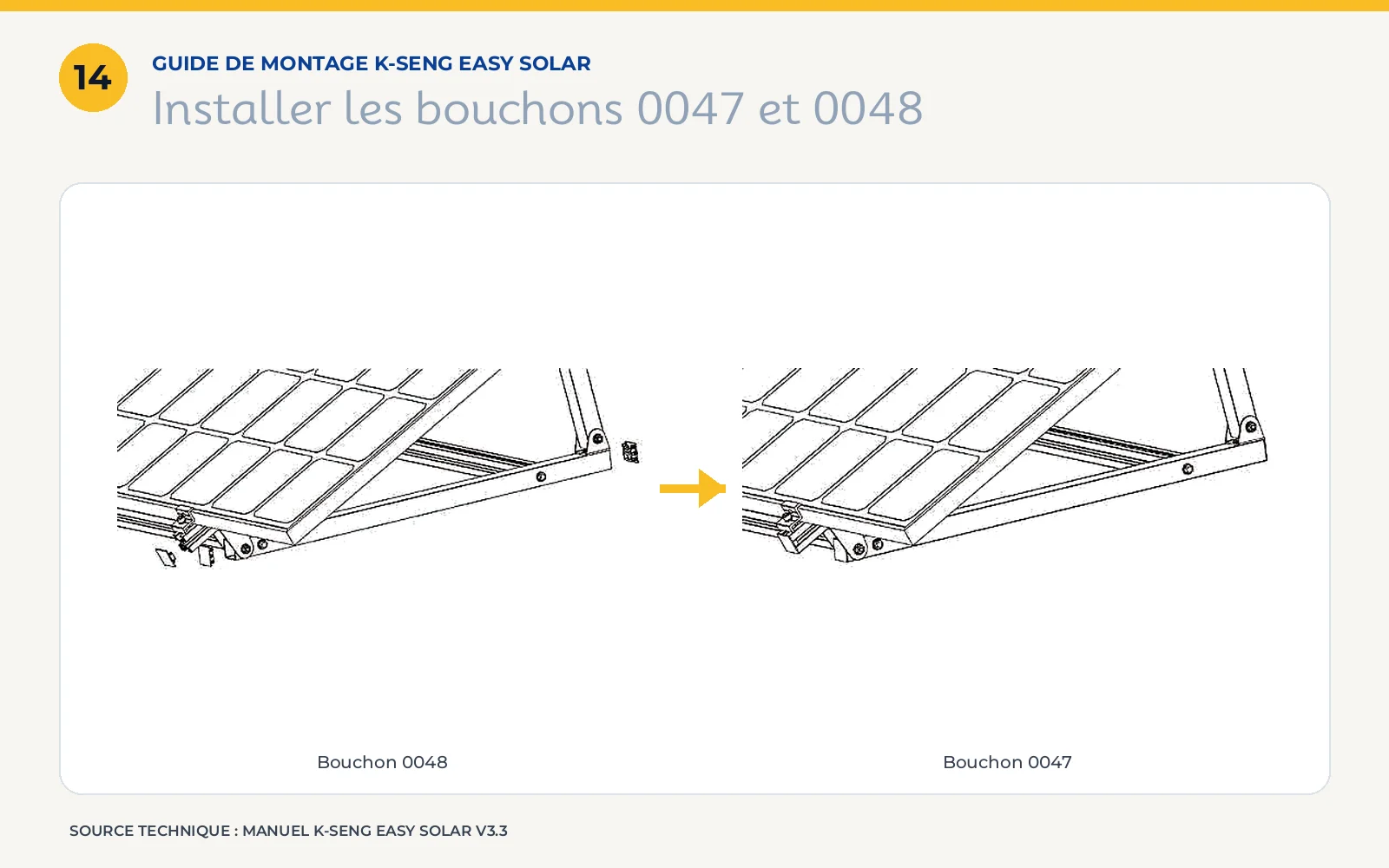

Poser les bouchons de finition
Installez les bouchons 0047 et 0048 aux extrémités indiquées. Ils terminent l’assemblage des barres et protègent leurs ouvertures. Le montage mécanique principal est alors terminé.
Montage support panneau solaire selon la configuration choisie
La structure K-Seng est présentée par le fabricant comme un support polyvalent. Le mode de fixation change selon l’emplacement : structure panneau solaire au sol, support panneau solaire toit plat, balcon ou mur. Dans tous les cas, le support d’accueil et les ancrages doivent être adaptés aux contraintes réelles du site.

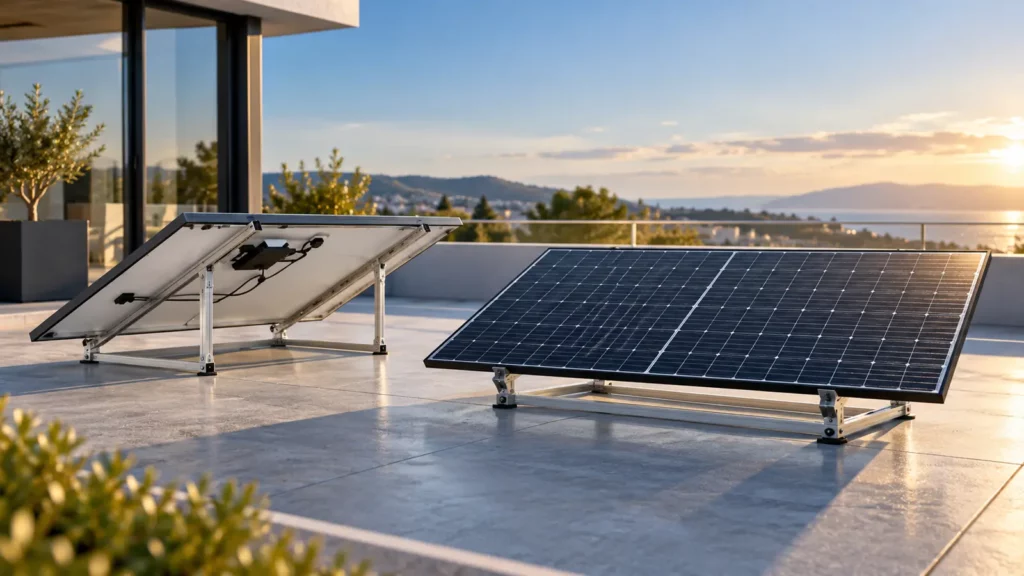

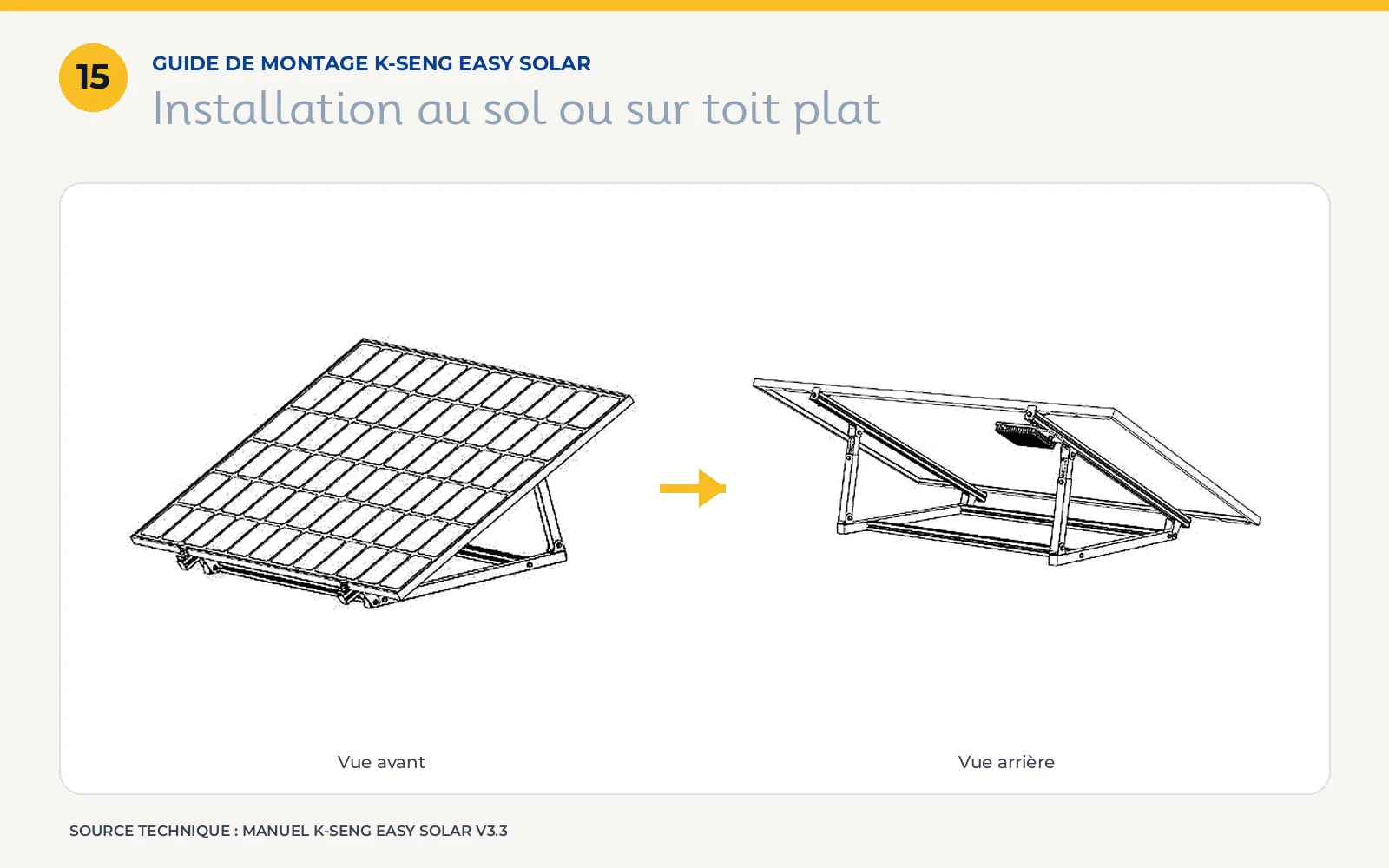

Pose au sol ou sur un toit plat
Placez la structure assemblée sur une surface plane, stable et suffisamment résistante pour supporter le poids du panneau, de la structure et du lest. Adaptez ensuite la fixation et le lestage à l’exposition au vent, à la hauteur du bâtiment, à l’inclinaison du panneau et à la nature du support.
Quel lestage prévoir pour le support solaire ?
Les fiches produits Plug & Sun donnent les repères indicatifs suivants pour une pose au sol ou sur un toit plat. Ils s’entendent par panneau et ne remplacent pas un dimensionnement adapté au vent, à la hauteur du bâtiment, à l’inclinaison et au support.
- Zone calme ou protégée : environ 30 à 45 kg.
- Zone exposée : environ 50 à 80 kg.
- Près d’un bord de toiture : prévoir environ 10 à 20 % de lest supplémentaire.
La structure doit être fixée ou lestée avant la mise en service : un panneau ne doit jamais être simplement posé. Sur une toiture plate, vérifiez la capacité portante en additionnant le poids du panneau, de la structure et du lest. Retrouvez ces repères dans les fiches de nos stations solaires tout-en-un avec structure.

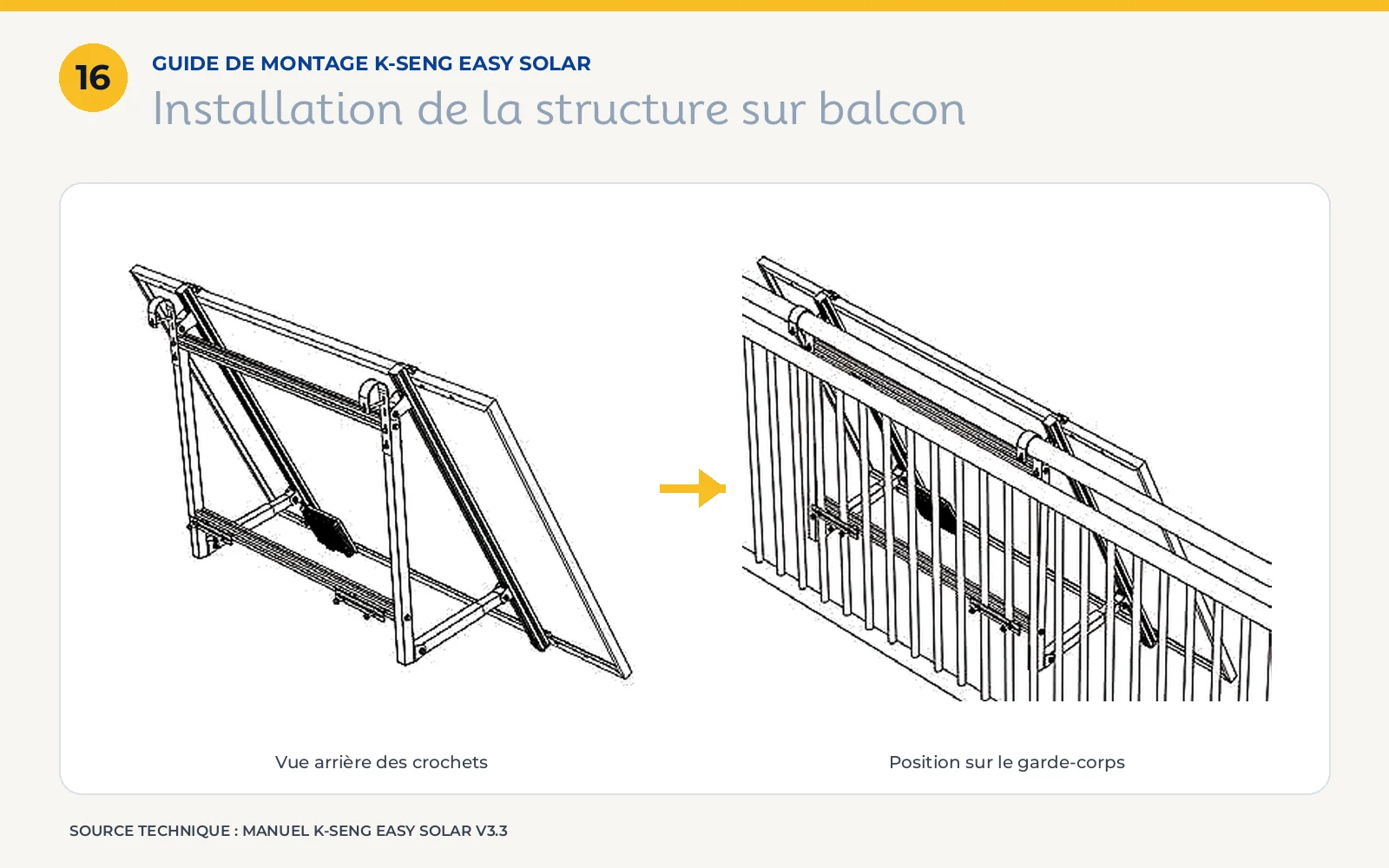

Installation sur un balcon

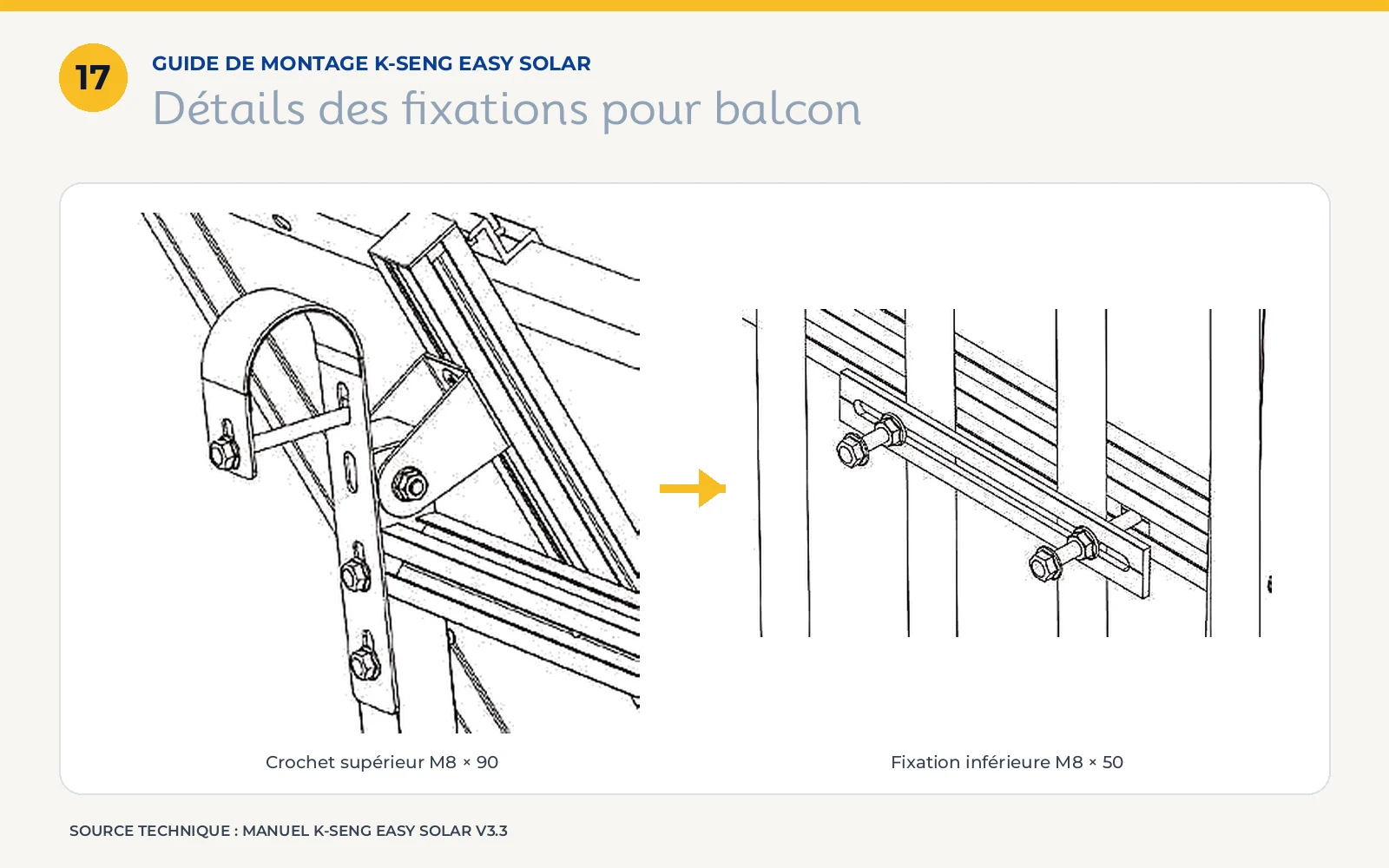

La fixation sur balcon utilise les crochets et les fixations inférieures préparés avant la pose du panneau. Les détails du manuel identifient un assemblage M8 x 90 pour le crochet supérieur et M8 x 50 pour la fixation basse. Vérifiez la résistance et l’état du garde-corps avant toute installation.
Installation murale

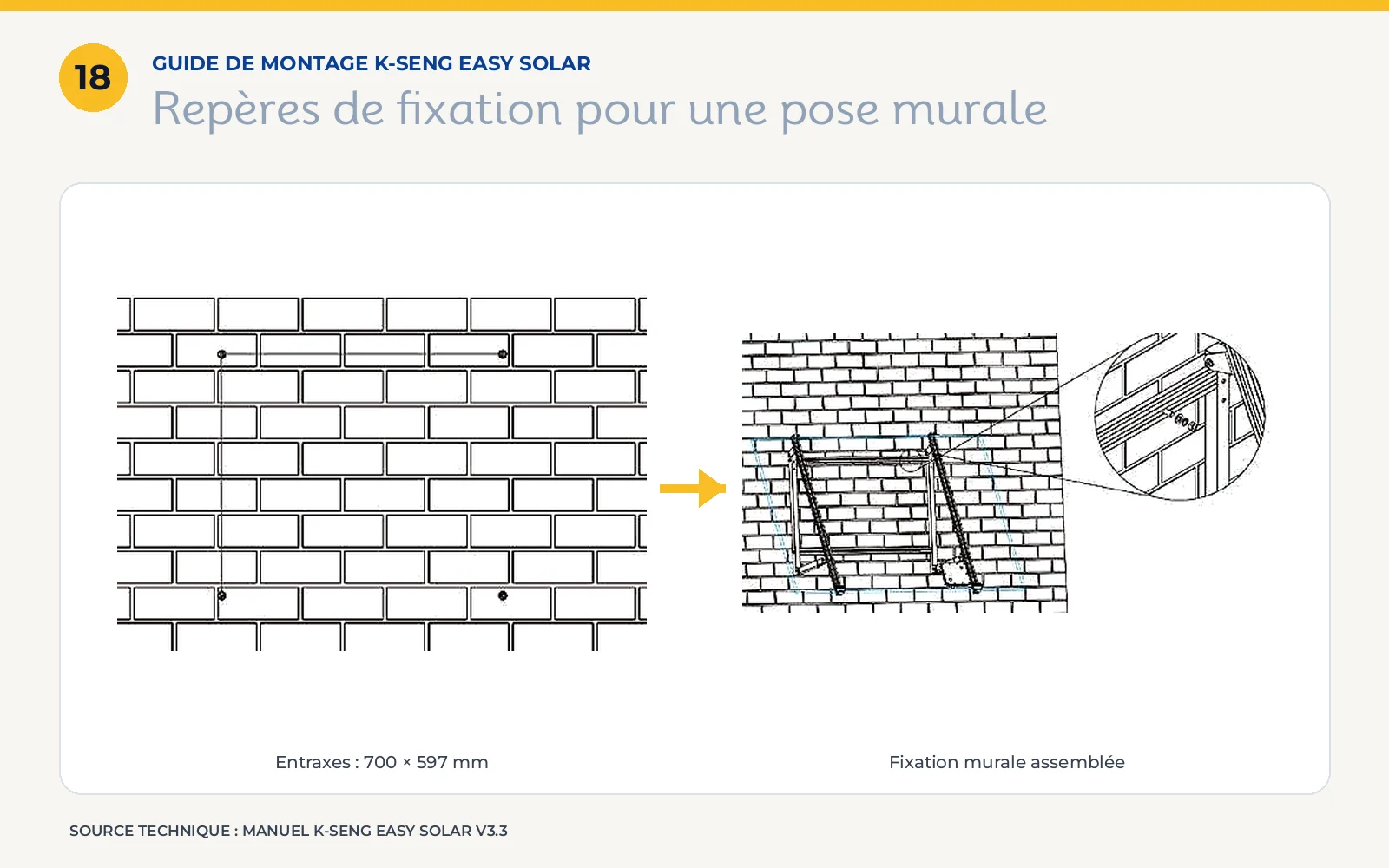

Le schéma mural présente des repères de 700 mm et 597 mm ainsi que des boulons d’expansion. Ces dimensions proviennent du manuel de la structure. Elles ne remplacent pas le contrôle du matériau du mur, du type d’ancrage et de la capacité du support à reprendre les efforts.
Contrôles après le montage support panneau solaire
- Stabilité : contrôlez chaque liaison, l’appui de la structure et la tenue des ancrages.
- Alignement : vérifiez que les cadres et les deux trépieds conservent une géométrie régulière.
- Câblage : évitez toute traction, arête agressive ou zone où l’eau peut stagner.
- Bâtiment : réalisez les traitements d’étanchéité nécessaires aux jonctions avec le support d’accueil.
- Usage : ne suspendez personne à la structure, ne vous appuyez pas dessus et n’ajoutez aucune charge étrangère au système photovoltaïque.
- Entretien : le fabricant demande des contrôles périodiques à un intervalle ne dépassant pas un an.
Le manuel demande également d’éviter les environnements exposés à de l’air ou de l’eau corrosifs et d’évaluer les conséquences possibles de l’installation : passage, réflexion lumineuse, neige, glace, risques électriques ou effets sur les tiers. Ces vérifications complètent le montage support panneau solaire ; elles ne doivent pas être reportées après la mise en service.
Poursuivre l’installation de votre kit solaire
Une fois la structure assemblée et sécurisée, consultez notre guide d’installation d’un kit solaire Plug and Play en Belgique. Cette structure K-Seng 4-en-1 équipe nos kits Plug & Sun proposés avec structure. Découvrez toutes nos stations solaires tout-en-un, consultez en priorité notre kit solaire plug and play 1000 W avec structure, ou commencez avec le kit solaire évolutif 500 W.
FAQ : montage support panneau solaire
Quels outils faut-il pour le montage d’un support panneau solaire ?
Le manuel K-Seng Easy Solar indique une clé Allen de 6 mm pour les vis hexagonales M8, un mètre à ruban et une clé de 13 mm. Préparez également les équipements de protection adaptés au lieu de pose.
Comment régler l’inclinaison du support panneau solaire ?
Insérez le tube gradué L026 dans le tube carré L025, placez les deux trépieds sur la même graduation, puis verrouillez les boulons. Les deux côtés doivent conserver un réglage identique avant la pose du panneau.
Dans quel sens faut-il placer les barres transversales ?
Le manuel impose d’orienter leurs ouvertures vers le haut et vers le bas, comme sur le schéma de montage. Contrôlez ce point avant de serrer les boulons M8 x 45.
Quand faut-il fixer le micro-onduleur ?
Le micro-onduleur se fixe sur la barre avec le boulon M8 x 30 avant l’installation du panneau. Cette séquence conserve l’accès à la fixation.
Quand effectuer le serrage définitif des panneaux ?
Les pinces du cadre et les pinces d’extrémité sont d’abord serrées légèrement. Alignez ensuite les panneaux, puis effectuez le serrage final selon les étapes du manuel.
Ce support peut-il être installé au sol, sur un toit plat, un balcon ou un mur ?
Le manuel K-Seng Easy Solar présente ces quatre configurations. Chaque support d’accueil doit être stable et adapté aux efforts transmis. La fixation et l’étanchéité doivent correspondre au bâtiment et aux conditions du site.
Faut-il serrer complètement les fixations dès le début du montage ?
Non. Commencez par un serrage léger afin d’aligner correctement les panneaux et les cadres. Après le contrôle de leur position, effectuez le serrage final de toutes les fixations et vérifiez la stabilité de l’ensemble.
Quels contrôles faut-il réaliser après l’installation ?
Contrôlez l’alignement, le serrage, la stabilité, l’état des fixations et l’absence de contrainte sur les câbles. Le fabricant demande ensuite une inspection périodique à un intervalle ne dépassant pas un an.
Source technique
- K-Seng Metal Tech – Manuel d’installation « Support Solaire Universel Facile-UV V3.3 », référence SC01-EUV033-KS, pages 1 à 18. Les illustrations de ce guide sont reproduites à partir du manuel avec l’autorisation communiquée par Plug & Sun.
- Démonstration officielle K-Seng Solar du support Easy Solar universel (vidéo du fabricant).
