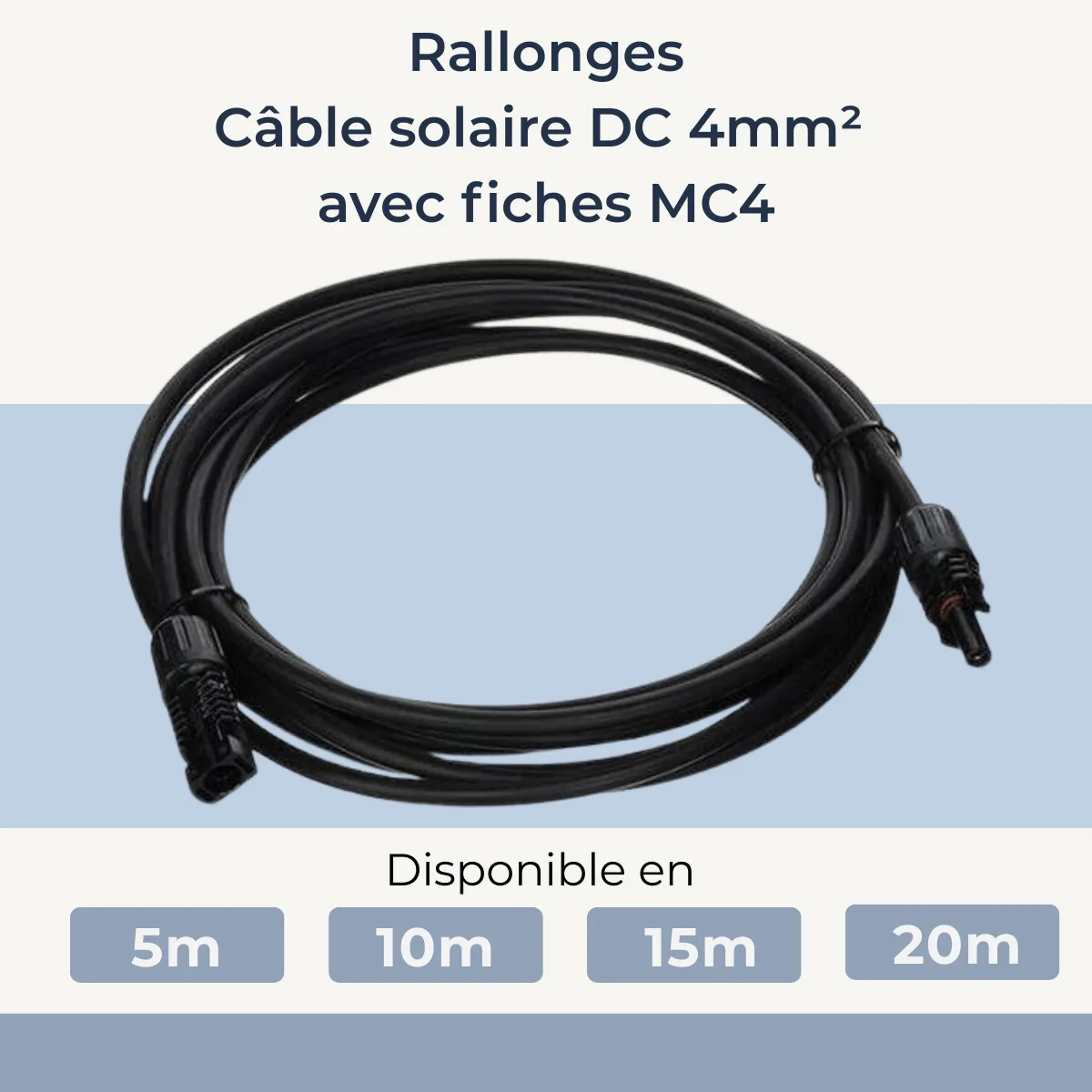

Câble solaire DC avec fiches MC4 de 5m, 10m, 15m et 20m

Les rallonges de câble solaire DC avec fiches MC4 de 5m, 10m, 15m et 20m vous permettront de brancher vos panneaux à votre batterie en plaçant la batterie où vous le désirez.

Câble solaire DC avec fiches MC4

• Cette rallonge permet d’augmenter facilement la distance entre vos panneaux solaires et le reste de votre installation. Elle est composée d’un câble 1×4 mm² et de deux connecteurs MC4 pour une connexion simple et sécurisée.
• Il faut compter 2 rallonges par panneau installé.

Avantages du câble solaire DC avec fiches MC4

• • Si vous placez votre installation Plug and Play dans votre jardin, vous pouvez relier celle-ci au reste de votre installation, par exemple, votre batterie qui pourrait être placée bien plus près de votre habitation.
  • Les fiches MC4 mâles et femelles sont serties hermétiquement.
  • Le câble de 4mm² de section

Caractéristiques particulières du câble solaire DC avec fiches MC4

Directement prêt à l’emploi grâce à ses connectiques faciles. Il s’enfiche sans outil particulier, Il faudra un outil MC Clips MC4.

Caractéristiques techniques du câble solaire DC avec fiches MC4

• Le câble solaire noir 4 mm² , certifié TÜV/IEC60332 – classe Cca, est spécialement conçu pour les installations photovoltaïques. Conforme à la norme IEC 60332 et classé Cca selon la réglementation CPR, il offre une résistance au feu renforcée et une faible émission de fumée.

  Fabriqué avec un conducteur en cuivre étamé et une gaine ignifuge, il résiste parfaitement aux UV, à l’ozone, à l’humidité et aux températures extrêmes (de –40 °C à +120 °C).
  Adapté aux poses intérieures comme extérieures — en gaine, en conduit ou enterré (selon réglementation locale) — il assure un transport efficace du courant continu entre les panneaux et l’onduleur, avec une faible perte de tension.

• Le connecteur MC4 mâle et femelle est compatible avec les câbles photovoltaïques de différents diamètres d’isolation (4 et 6mm²)
  Il peut être utilisé dans un environnement difficile avec une excellente résistance au vieillissement et une endurance aux UV.
  Il est doté de doubles bagues d’étanchéité pour un meilleur effet imperméable et est de  conception anti-poussière.
  Il bénéficie d’une capacité de charge avec un courant important et une haute tension.
  Son traitement d’assemblage est rapide et simple, retrait simple des bouchons sans l’aide d’aucun instrument supplémentaire
  De conception robuste, il a une forte capacité de force de traction, une grande résistance à très haute et basse température et est ignifuge.

Fiche technique du câble solaire DC avec fiches MC4

• Courant nominal : 30 A

• Tension nominale : 1000 V CC

• Sections de câble compatibles : 2,5 mm² / 4 mm² / 6 mm² (AWG14 / AWG12 / AWG10)

• Résistance de contact : ≤ 0,2 mΩ

• Indice de protection : IP67

• Classe de sécurité : Classe II

• Force de retrait : ≥ 50 N

• Diamètre de la broche : 4,0 mm

• Force d’insertion : ≤ 50 N

• Matériau d’isolation : PPO + PA

• Type de connexion : Sertissage

• Matériau de contact : Cuivre étamé

• Plage de température : –40 °C à +90 °C
