Kit de pose bac acier pour toiture inclinée

Nous vous proposons un kit de pose bac acier pour toiture inclinée adapté au nombre de panneau ainsi qu’à son placement en portrait ou en paysage.

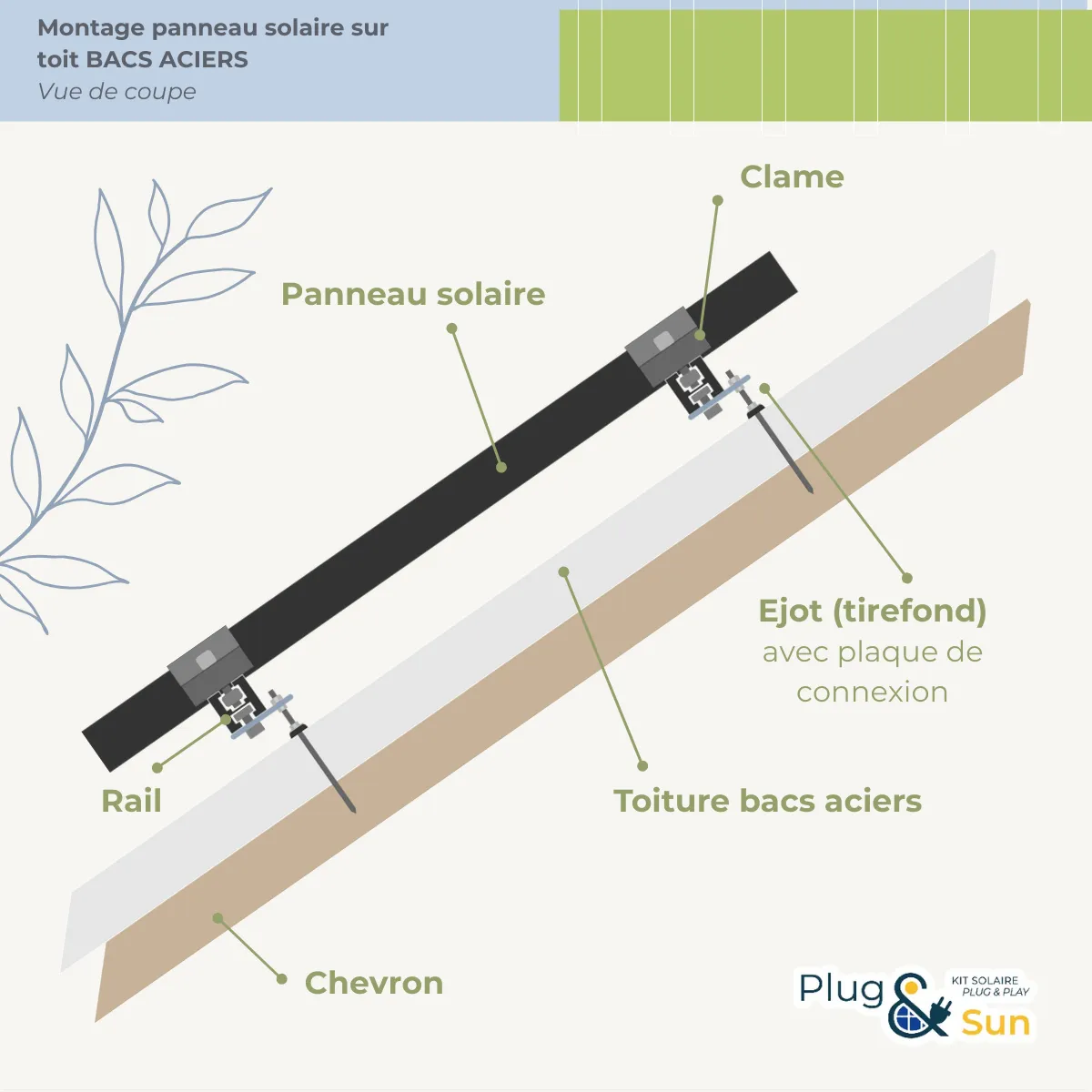

Présentation du kit de pose bac acier pour toiture inclinée

Le kit de pose bac acier en toiture inclinée est composé d’éjots, de 2 rails de longueur adaptée, de clames extérieures et intermédiaires et de la visserie adéquate.

Le nombre d’éjots, de clames et la longueur des rails dépendent du nombre de panneaux posés ainsi que de leur position en portrait ou paysage.

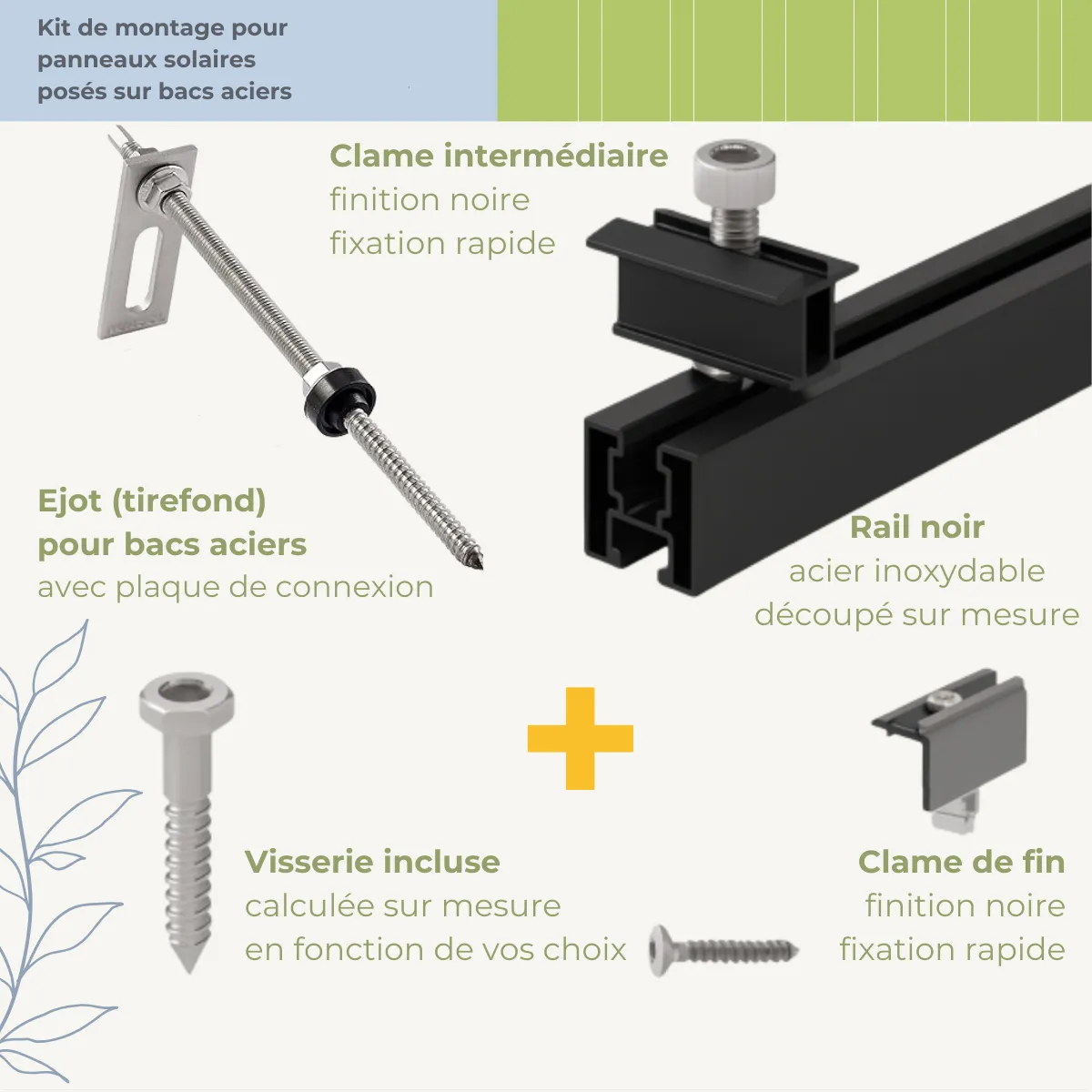

Composition du kit de pose bac acier pour toiture inclinée

Tous les kits sont composés de deux rails de longueur adaptée au nombre et à l orientation des panneaux, du nombre d’éjots, de clames extérieures et intermédiaires en fonction de nombre de panneaux et de la visserie (vis et écrou M10 pour la liaison entre les rails et les crochets ainsi que les vis tirefonds de 80 pour accrocher les pattes à la charpente).

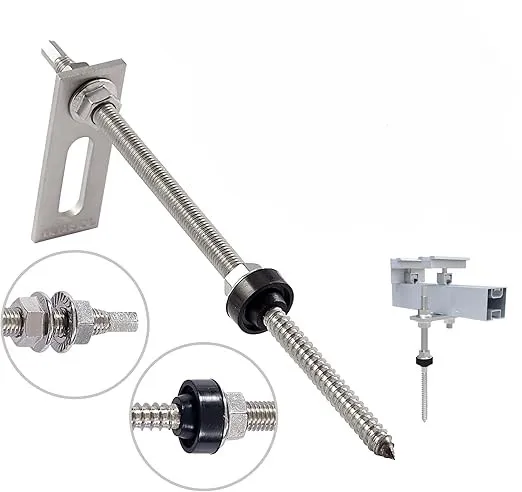

 Ejot et plaque de connection pour bac acier:

Ce tirefond fileté est conçu pour fixer solidement les structures photovoltaïques sur des charpentes métalliques de 50 mm. Ses dimensions optimisées et sa grande robustesse assurent une tenue fiable, même dans des conditions exigeantes. Il est fourni avec tous ses accessoires de montage : écrous, rondelle et joint EPDM. Une plaque de connexion rail 80x30x5mm pour tirefonds est fourni avec le tirefond

    Rail:

Profilé en aluminium anodisé noir, découpé sur mesure, spécialement conçu pour les systèmes de fixation photovoltaïque. Sa finition noire discrète s’intègre harmonieusement à l’installation, offrant un rendu esthétique soigné en toiture comme au sol. Avec ses dimensions de 40 x 40 mm, il est compatible avec une large gamme d’accessoires standards, ce qui facilite son intégration dans divers systèmes de montage.

  La visserie:

Plug and Sun termine son kit de pose pour toiture inclinée avec la visserie complète et adéquate (les vis et les écrous pour la liaison rail/crochets ainsi que les tirefonds pour la liaison entre les crochets et la structure du toit).

   Clame intermédiaire:

La clame intermédiaire noire 30 mm permet de fixer solidement les modules photovoltaïques entre eux sur nos rails de montage. Compatible avec les cadres de panneaux de 30 mm de hauteur, elle garantit une fixation rapide, fiable et esthétiquement discrète.

    Clame de fin:

Cette clame de fin noire permet de fixer solidement des modules photovoltaïques de 30 mm d’épaisseur. Son système de fixation rapide facilite l’installation sans nécessiter d’outillage spécifique. Sa finition noire offre un rendu esthétique homogène, idéal pour les installations visibles. Compatible avec nos rails, elle assure une fixation fiable et durable, même en conditions extérieures exigeantes.
